Hoe schokdempers achteraan vervangen bij een Mercedes W169 – vervangingshandleiding
downloads:
3
Views:
51
0
Aantal keer gestemd – 0
Belangrijk!
Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
MERCEDES-BENZ A-Klasse (W169) A 160 (169.031, 169.331),
MERCEDES-BENZ A-Klasse (W169) A 170 (169.032, 169.332),
MERCEDES-BENZ A-Klasse (W169) A 200 (169.033, 169.333),
MERCEDES-BENZ A-Klasse (W169) A 160 CDI (169.006, 169.306),
MERCEDES-BENZ A-Klasse (W169) A 180 CDI (169.007, 169.307),
MERCEDES-BENZ A-Klasse (W169) A 200 CDI (169.008, 169.308),
MERCEDES-BENZ A-Klasse (W169) A 200 TURBO (169.034, 169.334),
MERCEDES-BENZ A-Klasse (W169) A 180 (169.032, 169.332)
…
Meer bekijken
De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

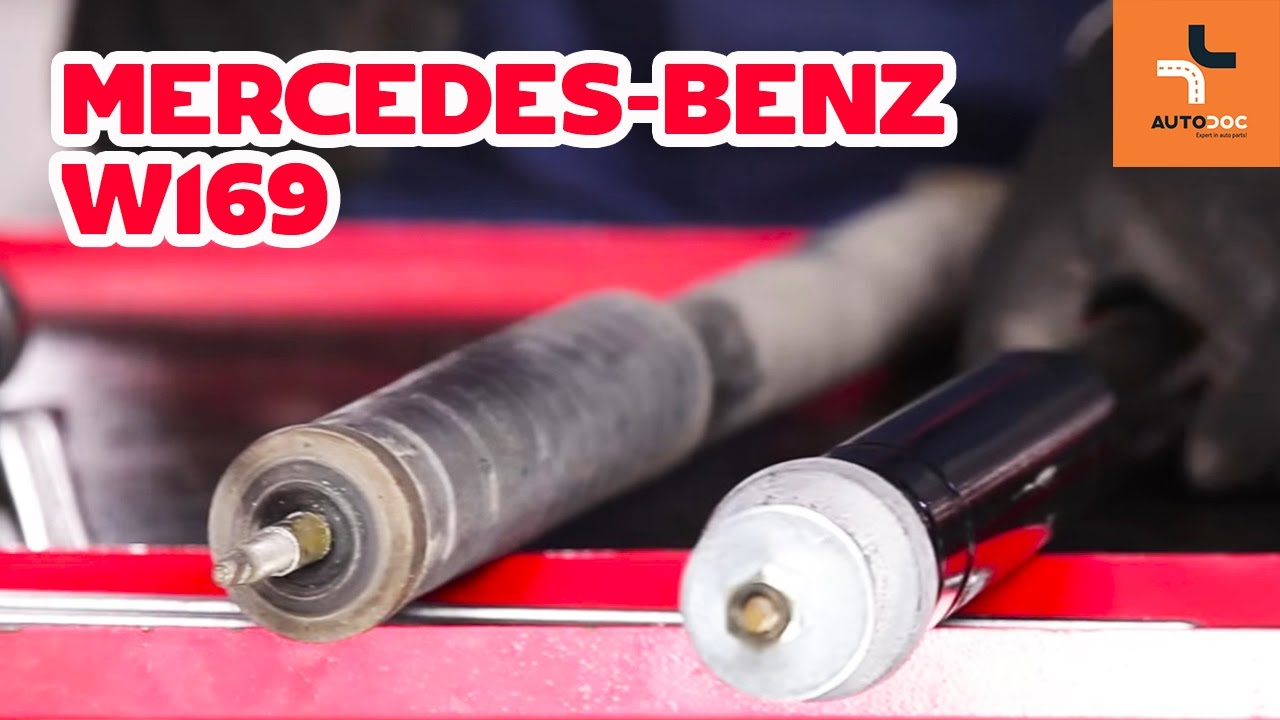

Hoe een schokbreker achteraan vervangen op een MERCEDES-BENZ A W169 HANDLEIDING | AUTODOC
Alle onderdelen die u moet vervangen – Schokbrekers voor de A-Klasse (W169) en andere MERCEDES-BENZ-modellen
Beide schokdempers van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schokdempers van de achterste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.
Vervanging: schokdempers – Mercedes W169. Hanteer de volgende procedure:
Stap 1
Zet de wielen vast met behulp van wielblokken.
Stap 2
Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3
Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4
Draai de wielbouten los.
Vervanging: schokdempers – Mercedes W169. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5
Neem het wiel eraf.
Stap 6
Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 7
Reinig de schokdemperbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 8
Schroef de onderste bevestiging van de schokdemper los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 9
Verwijder de bevestigingsbout. Gebruik een koevoet.
Stap 10
Verwijder de steun van onder de arm.
AUTODOC raadt aan:
Vervanging: schokdempers – Mercedes W169. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 11
Laat de wagen zaken.
Stap 12
Open het kofferdeksel.
Stap 13
Schroef het bevestigingsstuk los en neem de geluidsdemping van de kofferbakwand van zijn plek.
Stap 14
Maak de bekleding van de kofferbakwanden los.
Stap 15
Verwijder de beschermende kap van de schokdemperbevestiging.
Stap 16
Reinig de schokdemperbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17
Schroef de bovenste bevestiging van de schokdemper los. Gebruik een combinatie steeksleutel Nr.17 Gebruik een verstelbare sleutel.
Vervanging: schokdempers – Mercedes W169. De experts van AUTODOC bevelen aan:
Houd de schokdemper vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 18
Verwijder de schokdemper.
Vervanging: schokdempers – Mercedes W169. Tip van AUTODOC:
Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 19
Plaats de schokdemper in de wielkast en maak deze vast.
AUTODOC raadt aan:
Belangrijk! Houd de schokdemper vast tijdens het inschroeven van de bevestigingsbouten. Mercedes W169
Stap 20
Span de bovenste schokdemperbevestiging aan. Gebruik een combinatie steeksleutel Nr.17 Gebruik een verstelbare sleutel. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.
Stap 21
Behandel de schokdemper met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 22
Installeer de beschermende kap van de schokdemperbevestiging.
Stap 23
Maak de bekleding van de kofferbakwand vast.
Stap 24
Plaats de geluidsdemping van de kofferbakwand en schroef de bevestigingsmiddelen in.
Stap 25
Sluit het kofferdeksel.
Stap 26
Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 27
Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 28
Breng de bevestigingsbouten aan.
Stap 29
Hef de hydraulische transmissie krik 10-15 cm omhoog.
Stap 30
Span de onderste bevestiging van de schokdemper aan. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.
Stap 31
Verwijder de steun van onder de arm.
AUTODOC raadt aan:
Mercedes W169 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 32
Behandel de schokdemper met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 33
Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 34
Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.
Wacht enkele minuten na het aanbrengen van de spray.
Stap 35
Installer het wiel.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Mercedes W169
Stap 36
Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 37
Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 38
Verwijder de krik en de wielblokken.
