Hoe veerpoot vooraan vervangen bij een Audi A4 B7 – vervangingshandleiding

downloads: 1

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.2 FSI, AUDI A4 Sedan (8EC, B7) 3.2 FSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 2.0, AUDI A4 Sedan (8EC, B7) 1.6, AUDI A4 Sedan (8EC, B7) 1.9 TDI, AUDI A4 Sedan (8EC, B7) 2.5 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.0, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.7 TDI, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 3.0 quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.7 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 3.2 FSI, AUDI A4 Sedan (8EC, B7) 1.8 T … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een veerpoot vooraan vervangen op een AUDI A4 (B7) [AUTODOC-TUTORIAL]

Hoe veerpoot vooraan vervangen bij een Audi A4 B7 – vervangingshandleiding

Alternatieve producten

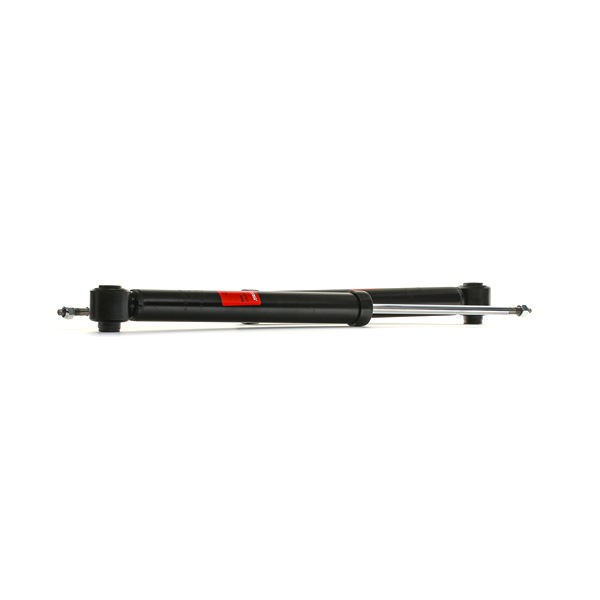

Schokdemper

Vervanging: veerpoot – Audi A4 B7. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Momentsleutel

                      Combinatiesleutel Nr.13

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel nr.13

                      Dopsleutel nr.15

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Dopsleutel nr.19

                      Inbus bit nr. H5

                      Inbus bit nr. H6

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Hamer

                      Doorslag

                      Vlakke beitel

                      Platte Schroevendraaier

                      Koevoet

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: veerpoot – Audi A4 B7. AUTODOC beveelt aan:

Beide veerpoten van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse veerpoten van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: veerpoot – Audi A4 B7. Aanbevolen volgorde van stappen:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Hef het afvoerrooster omhoog en verwijder het.
Stap 4

Verwijder de bevestigingsdop van de veerpoot. Gebruik een platte schroevendraaier.
Stap 5

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 6

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.
Stap 8

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 9

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 10

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Audi A4 B7
Stap 11

Neem het wiel eraf.
Stap 12

Reinig alle verbindingen van de draagarmen. Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Maak de bevestigingsstukken van de veerpoot schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 13

Schroef de bovenste armbevestigingen los. Gebruik een combinatie steeksleutel Nr.16
Stap 14

Verwijder de bevestigingsbout.
Stap 15

Draai de bevestigingsbout voor het spoorstangeind los. Gebruik een combinatie steeksleutel Nr.13
Stap 16

Schroef de bevestigingsmoer van het einde aan de fusee. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 17

Verwijder de bevestigingsbout. Gebruik een doorslag. Gebruik een hamer.
Stap 18

Ontkoppel het spoorstangeinde van de fusee. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 19

Neem de draagarmen van hun plek. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 20

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 21

Schroef de bevestiging los die de veerpoot aan de draagarm vastmaakt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 22

Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.

Vervanging: veerpoot – Audi A4 B7. AUTODOC beveelt aan:
Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 23

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 24

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.1 (2 stuks).
Stap 25

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.1 (2 stuks).

Stap 26

Laat de hydraulische versnellingsbakkrik met 10-15 cm zakken.

Vervanging: veerpoot – Audi A4 B7. Tip:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 27

Verwijder de bevestigingsbout.
Stap 28

Verwijder de veerpoot.
Stap 29

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: veerpoot – Audi A4 B7. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 30

Behandel de stang van de veerpoot. Gebruik de WD-40 spray.
Stap 31

Duw de veer samen.
Stap 32

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een dopsleutel Nr.18. Gebruik inbussleutel nr. H5. Gebruik een ratelsleutel.
Stap 33

Verwijder de bovenste veerpootbevestiging. Gebruik een koevoet.
Stap 34

Maak de schroefveer los.
Stap 35

Verwijder de veer.
Stap 36

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: veerpoot – Audi A4 B7. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 37

Verwijder de oude schokdemper uit de hydraulische veerspanner.

Vervanging: veerpoot – Audi A4 B7. Tip:
Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 38

Installeer de nieuwe schokdemper op de hydraulische veerspanner.
Stap 39

Installeer de veer op de schokdemper.
Stap 40

Duw de veer samen.
Stap 41

Installeer de stofkap en het aanslagrubber op de nieuwe schokdemper.
Stap 42

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 43

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.19. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.

Vervanging: veerpoot – Audi A4 B7. AUTODOC beveelt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 44

Ontspan de veer.

Stap 45

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 46

Verwijder de gemonteerde veerpoot.
Stap 47

Behandel de plekken waar de veerpoot gemonteerd zit met een daarvoor bedoeld middel. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 48

Installeer de veerpoot in de wielkast.
Stap 49

Schroef de bovenste bevestiging vast op de veerpootmontage. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel. Draai ze niet vast.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten. Audi A4 B7
Stap 50

Installeer de bevestiging die de veerpoot met de draagarm verbindt.
Stap 51

Schroef het bevestigingsmiddel dat de veerpoot met de draagarm verbindt in. Gebruik een combinatie steeksleutel Nr.1 (2 stuks).

Stap 52

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 53

Hef de hydraulische transmissie krik 10-15 cm omhoog.

Stap 54

Plaats de draagarmen.
Stap 55

Breng de bevestigingsbouten aan.
Stap 56

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Audi A4 B7 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 57

Maak de plekken waar het spoorstangeind gemonteerd zit schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 58

Verbind het spoorstangeinde aan de fusee.
Stap 59

Breng de bevestigingsbouten aan.

Stap 60

Draai de bevestigingsbout voor het spoorstangeind in. Gebruik een combinatie steeksleutel Nr.13
Stap 61

Schroef de bevestigingsmoer die het spoorstangeind met de fusee verbindt vast. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 62

Draai de bevestigingsbout voor het spoorstangeind aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 7 Nm.
Stap 63

Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.15. Gebruik een momentsleutel. Draai deze vast tot een koppel van 45 Nm.
Stap 64

Maak de bovenste armbevestigingen vast. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 65

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 66

Span de bevestiging aan die de veerpoot aan de draagarm verbindt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 67

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 68

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 69

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: veerpoot – Audi A4 B7. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 70

Behandel de veerpootbevestigingen. Behandel het bevestigingsstuk dat het spoorstangeind met de fusee verbindt met een daarvoor bedoeld middel. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 71

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 72

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 73

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: veerpoot – Audi A4 B7. Tip:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 74

Installer het wiel.

AUTODOC raadt aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 75

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 76

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 77

Verwijder de krik en de wielblokken.
Stap 78

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 79

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 80

Plaats de bevestigingsdop van de veerpoot.
Stap 81

Installeer het afvoerrooster en maak het stevig vast.
Stap 82

Verwijder de beschermhoes van het spatbord.
Stap 83

Sluit de motorkap.
