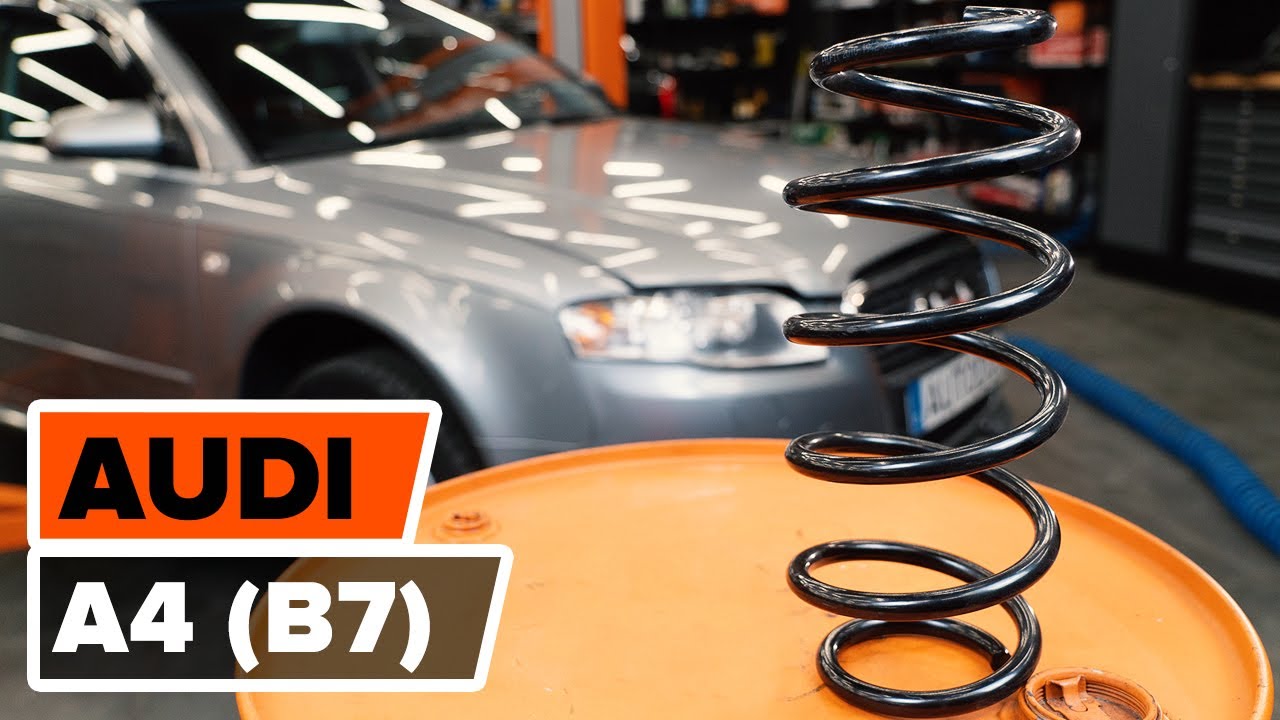

Hoe spiraalveer vooraan vervangen bij een Audi A4 B7 – vervangingshandleiding

downloads: 1

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 2.0, AUDI A4 Sedan (8EC, B7) 1.9 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TDI … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een spiraalveer vooraan vervangen op een AUDI A4 (B7) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een Audi A4 B7 – vervangingshandleiding

Alternatieve producten

Chassisveer

Vervanging: spiraalveer – Audi A4 B7. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Momentsleutel

                      Combinatiesleutel Nr.13

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel nr.13

                      Dopsleutel nr.15

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Dopsleutel nr.19

                      Inbus bit nr. H5

                      Inbus bit nr. H6

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Hamer

                      Doorslag

                      Vlakke beitel

                      Platte Schroevendraaier

                      Koevoet

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: spiraalveer – Audi A4 B7. AUTODOC beveelt aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: spiraalveer – Audi A4 B7. Aanbevolen volgorde van stappen:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Hef het afvoerrooster omhoog en verwijder het.
Stap 4

Verwijder de bevestigingsdop van de veerpoot. Gebruik een platte schroevendraaier.
Stap 5

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 6

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.
Stap 8

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 9

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 10

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Audi A4 B7
Stap 11

Neem het wiel eraf.
Stap 12

Reinig alle verbindingen van de draagarmen. Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Maak de bevestigingsstukken van de veerpoot schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 13

Schroef de bovenste armbevestigingen los. Gebruik een combinatie steeksleutel Nr.16
Stap 14

Verwijder de bevestigingsbout.
Stap 15

Draai de bevestigingsbout voor het spoorstangeind los. Gebruik een combinatie steeksleutel Nr.13
Stap 16

Schroef de bevestigingsmoer van het einde aan de fusee. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 17

Verwijder de bevestigingsbout. Gebruik een doorslag. Gebruik een hamer.
Stap 18

Ontkoppel het spoorstangeinde van de fusee. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 19

Neem de draagarmen van hun plek. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 20

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 21

Schroef de bevestiging los die de veerpoot aan de draagarm vastmaakt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 22

Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.

Vervanging: spiraalveer – Audi A4 B7. De experts van AUTODOC bevelen aan:
Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 23

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 24

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.1 (2 stuks).
Stap 25

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.1 (2 stuks).

Stap 26

Laat de hydraulische versnellingsbakkrik met 10-15 cm zakken.

AUTODOC raadt aan:
Audi A4 B7 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 27

Verwijder de bevestigingsbout.
Stap 28

Verwijder de veerpoot.
Stap 29

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Audi A4 B7. Tip van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 30

Behandel de stang van de veerpoot. Gebruik de WD-40 spray.
Stap 31

Duw de veer samen.
Stap 32

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een dopsleutel Nr.18. Gebruik inbussleutel nr. H5. Gebruik een ratelsleutel.
Stap 33

Verwijder de bovenste veerpootbevestiging. Gebruik een koevoet.
Stap 34

Maak de schroefveer los.
Stap 35

Verwijder de veer.
Stap 36

Verwijder de stofkap en het aanslagrubber van de schokdemper.

Vervanging: spiraalveer – Audi A4 B7. Tip:
Onderzoek de bevestiging, de stofkap en het aanslagrubber van de schokdemper grondig. Vervang hen indien nodig.
Stap 37

Installeer de veer op de schokdemper.
Stap 38

Duw de veer samen.
Stap 39

Plaats de lager, de stofhoes en de stootrubber op de schokdemper.
Stap 40

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 41

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.19. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.

Vervanging: spiraalveer – Audi A4 B7. Tips van de experts van AUTODOC:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 42

Ontspan de veer.
Stap 43

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 44

Verwijder de gemonteerde veerpoot.
Stap 45

Behandel de plekken waar de veerpoot gemonteerd zit met een daarvoor bedoeld middel. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 46

Installeer de veerpoot in de wielkast.
Stap 47

Schroef de bovenste bevestiging vast op de veerpootmontage. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel. Draai ze niet vast.

Vervanging: spiraalveer – Audi A4 B7. Tip van AUTODOC:
Houd tijdens het inschroeven van de bevestigingsbouten de veerpoot stevig vast om letsel te voorkomen.
Stap 48

Installeer de bevestiging die de veerpoot met de draagarm verbindt.
Stap 49

Schroef het bevestigingsmiddel dat de veerpoot met de draagarm verbindt in. Gebruik een combinatie steeksleutel Nr.1 (2 stuks).

Stap 50

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 51

Hef de hydraulische transmissie krik 10-15 cm omhoog.

Stap 52

Plaats de draagarmen.
Stap 53

Breng de bevestigingsbouten aan.
Stap 54

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B7. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 55

Maak de plekken waar het spoorstangeind gemonteerd zit schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 56

Verbind het spoorstangeinde aan de fusee.
Stap 57

Breng de bevestigingsbouten aan.

Stap 58

Draai de bevestigingsbout voor het spoorstangeind in. Gebruik een combinatie steeksleutel Nr.13
Stap 59

Schroef de bevestigingsmoer die het spoorstangeind met de fusee verbindt vast. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 60

Draai de bevestigingsbout voor het spoorstangeind aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 7 Nm.
Stap 61

Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.15. Gebruik een momentsleutel. Draai deze vast tot een koppel van 45 Nm.
Stap 62

Maak de bovenste armbevestigingen vast. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 63

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 64

Span de bevestiging aan die de veerpoot aan de draagarm verbindt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 65

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 66

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 67

Verwijder de steun van onder de fusee.

Vervanging: spiraalveer – Audi A4 B7. Tip:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 68

Behandel de veerpootbevestigingen. Behandel het bevestigingsstuk dat het spoorstangeind met de fusee verbindt met een daarvoor bedoeld middel. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 69

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 70

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 71

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B7. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 72

Installer het wiel.

Vervanging: spiraalveer – Audi A4 B7. Deskundigen bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 73

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 74

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 75

Verwijder de krik en de wielblokken.
Stap 76

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 77

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 78

Plaats de bevestigingsdop van de veerpoot.
Stap 79

Installeer het afvoerrooster en maak het stevig vast.
Stap 80

Verwijder de beschermhoes van het spatbord.
Stap 81

Sluit de motorkap.
