Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

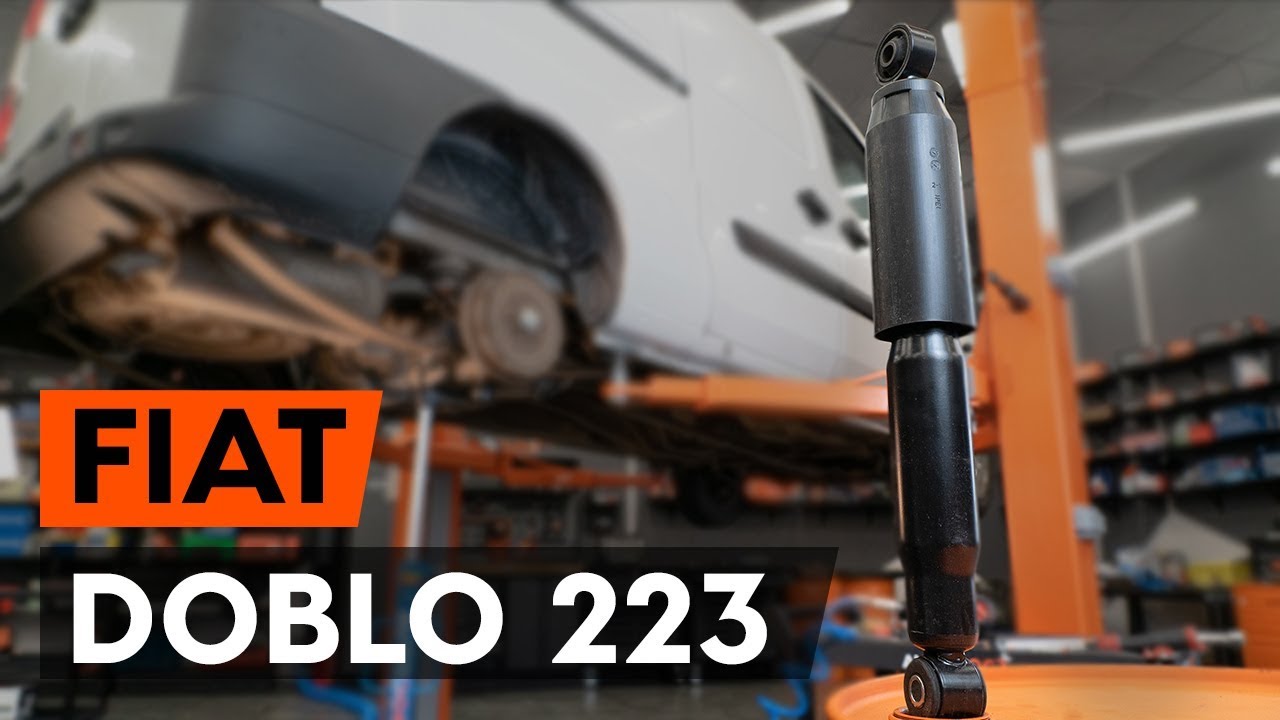

Hoe een schokdemper achteraan vervangen op een FIAT DOBLO 1 (223) [AUTODOC-TUTORIAL]

Hoe schokdempers achteraan vervangen bij een Fiat Doblo Cargo – vervangingshandleiding

Alle onderdelen die u moet vervangen – Schokbrekers voor de Doblo Cargo (223_) en andere FIAT-modellen

Alternatieve producten

Schokdemper

Vervanging: schokdempers – Fiat Doblo Cargo. Gereedschap dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Kopervet

                      Combinatiesleutel Nr.21

                      Combinatiesleutel Nr.22

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Dopsleutel nr.21

                      Krachtdop voor velgen Nr.17

                      Momentsleutel

                      Wringijzer

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: schokdempers – Fiat Doblo Cargo. Tips van de experts van AUTODOC:

Beide schokdempers van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schokdempers van de achterste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: schokdempers – Fiat Doblo Cargo. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: schokdempers – Fiat Doblo Cargo. AUTODOC beveelt aan:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de schokdemperbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Zorg ervoor dat de stang van de achterophanging ergens op kan leunen. Gebruik een hydraulische versnellingsbak krik.
Stap 8

Schroef de bovenste bevestiging van de schokdemper los. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 9

Schroef de onderste bevestiging van de schokdemper los. Gebruik een dopsleutel Nr.21. Gebruik een wringijzer.

Vervanging: schokdempers – Fiat Doblo Cargo. Tip:
Houd de schokdemper vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 10

Verwijder de bevestigingsbout.
Stap 11

Verwijder de schokdemper.

Vervanging: schokdempers – Fiat Doblo Cargo. Deskundigen bevelen aan:
Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 12

Reinig de montagelocaties van de schokdemper. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 13

Plaats de schokdemper in de wielkast en zet deze vast.

AUTODOC raadt aan:
Belangrijk! Houd de schokdemper vast tijdens het inschroeven van de bevestigingsbouten. Fiat Doblo Cargo
Stap 14

Breng de bevestigingsbouten aan.
Stap 15

Draai de onderste beugel van de schokdemper aan. Gebruik een dopsleutel Nr.21.
Stap 16

Schroef de bovenste bevestiging van de schokdemper vast. Gebruik een dopsleutel Nr.18. Gebruik een combinatie steeksleutel Nr.22.
Stap 17

Span de bovenste schokdemperbevestiging aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 18

Span de onderste bevestiging van de schokdemper aan. Gebruik een dopsleutel Nr.21. Gebruik een combinatie steeksleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 19

Behandel de schokdemper met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 20

Verwijder de bevestiging van onder de achterasbalk.

AUTODOC raadt aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 21

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 22

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Fiat Doblo Cargo
Stap 23

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 24

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 25

Verwijder de krik en de wielblokken.
