Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A), FIAT PANDA (169) 1.1 (169.AXA1A) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

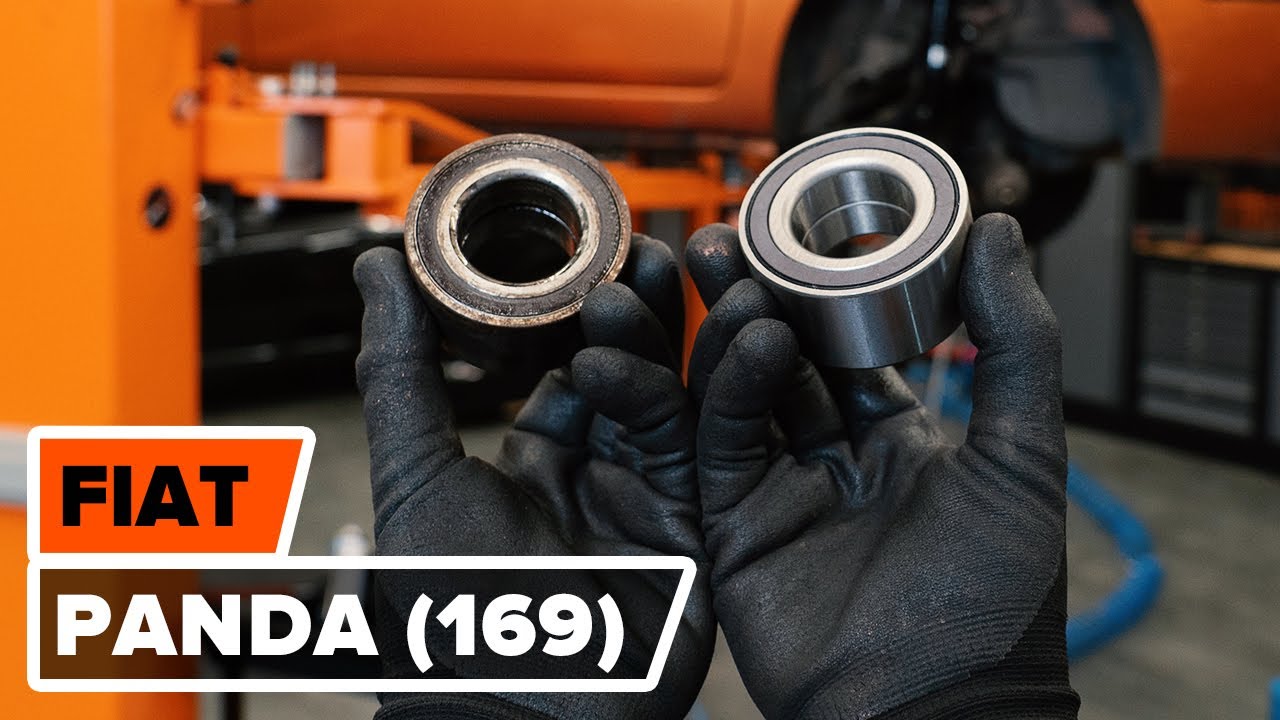

Hoe een vooraan wiellager vervangen op een FIAT PANDA (169) [HANDLEIDING AUTODOC]

Hoe wiellager vooraan vervangen bij een Fiat Panda 169 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Wiellager voor de PANDA (169) en andere FIAT-modellen

Wiellagerset

Wiellagerset voor Panda II Hatchback (169) Benzine (54 Pk)

Eigenhandige auto-reparaties in eenvoudige stappen – vervanging van een Wiellagerset bij een Panda II Hatchback (169)

Wiellagerset voor Panda II Hatchback (169) Benzine (60 Pk)

Vervanging: wiellager – Fiat Panda 169. Werktuig dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Multifunctioneel smeervet

                        Momentsleutel

                        Combinatiesleutel Nr.13

                        Combinatiesleutel Nr.15

                        Inbus bit nr. H5

                        Dopsleutel nr.12

                        Dopsleutel nr.16

                        Dopsleutel nr.17

                        Dopsleutel nr.18

                        Dopsleutel nr.32

                        Krachtdop voor velgen Nr.17

                        Uitdrijfset voor lagers en bussen

                        Ratelsleutel

                        Wringijzer

                        Hamer

                        Vlakke beitel

                        Platte Schroevendraaier

                        Rubberhamer

                        Kogelgewrichttrekker

                        Bankschroef

                        Koevoet

                        Wielblok

Koop gereedschap

Vervanging: wiellager – Fiat Panda 169. Tip van AUTODOC:

Gebruik de lagermontage van uw Fiat Panda 169 niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
NB: alle werkzaamheden aan de auto Fiat Panda 169 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Fiat Panda 169
Stap 5

Neem het wiel eraf.
Stap 6

Maak het bevestigingsmiddel van de aandrijfas schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Wrik of klop het bevestigingsmiddel van de aandrijfas met behulp van bijvoorbeeld een beitel en een hamer los. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 8

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Fiat Panda 169
Stap 9

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 10

Laat de wagen zaken.
Stap 11

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.32. Gebruik een wringijzer.
Stap 12

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 13

Draai de wielbouten los. Gebruik de krachtdopsleutel #17.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Fiat Panda 169
Stap 14

Neem het wiel eraf.
Stap 15

Verwijder de bevestigingsmoer.

Stap 16

Koppel de aandrijfas los van de fusee. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 17

Spreid de remblokken. Gebruik een koevoet.
Stap 18

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 19

Schroef de bevestiging van de remklauwbeugel los. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer. Gebruik een ratelsleutel.
Stap 20

Verwijder de remklauw inclusief de bevestiging ervan.

Vervanging: wiellager – Fiat Panda 169. Tips van de experts van AUTODOC:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.Controleer de remklauwhouder, de geleidepennen en de stofkappen van de remklauw. Reinig deze. Vervang ze indien nodig.
Stap 21

Maak de bevestigingsstukken van de remschijf schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Schroef de bevestiging van de remschijf los. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 23

Verwijder de remschijf. Gebruik een rubberen hamer.
Stap 24

Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 25

Schroef de bevestigingsmoer van het einde aan de fusee. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 26

Ontkoppel het spoorstangeinde van de fusee. Gebruik een kogelgewrichttrekker.
Stap 27

Maak de montageplek voor de ABS-sensor schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 28

Schroef het bevestigingsmiddel van de ABS-sensor los. Gebruik inbussleutel nr. H5. Gebruik een ratelsleutel.
Stap 29

Ontkoppel de ABS-sensor.
Stap 30

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een koevoet.
Stap 31

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.13 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 32

Verwijder de bevestigingsbout.
Stap 33

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 34

Schroef de bevestigingsmiddelen die de veerpoot met de fusee verbinden los. Gebruik een combinatie steeksleutel Nr.15 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 35

Verwijder de bevestigingsbouten.
Stap 36

Koppel de aandrijfas los van de fusee.

Stap 37

Ontkoppel de fusee van de veerpoot.
Stap 38

Verwijder de fusee samen met de naaf.
Stap 39

Maak het bevestigingsbout van de wielnaaf los. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 40

Verwijder de wielnaaf van de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 41

Klem de fusee in de bankschroef.
Stap 42

Neem de borgring van de wiellager van zijn plek. Gebruik platte schroevendraaiers (2 stuks).
Stap 43

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 44

Draai de bankschroef losser en haal de fusee eruit.
Stap 45

Duw de naaflager eruit. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 46

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 47

Duw de nieuwe lager in de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.

Vervanging: wiellager – Fiat Panda 169. Deskundigen bevelen aan:
Inspecteer de naaflager om er zeker van te zijn dat deze in de juiste stand staat. Voorkom dat de lager verkeerd geplaatst is.Houd direct op met drukken op het oppervlak van de lager, zodra deze in de montageplek gevoegd is.
Stap 48

Plaats de borgring van de wiellager. Gebruik een platte schroevendraaier.
Stap 49

Reinig de naaf. Gebruik de WD-40 spray.
Stap 50

Installeer de wielnaaf op de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.

Vervanging: wiellager – Fiat Panda 169. Tip van AUTODOC:
Zorg ervoor dat de wielnaaf op de juiste manier geplaatst is. Voorkom eventuele scheefstand.
Stap 51

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 52

Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 53

Installeer de fusee in de montage van de naaf.
Stap 54

Installeer de aandrijfas.

Stap 55

Zet de veerpoot vast op de fusee.
Stap 56

Breng de bevestigingsbouten aan.
Stap 57

Schroef de bevestigingsmiddelen die de veerpoot met de fusee verbinden in. Gebruik een combinatie steeksleutel Nr.15 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 58

Breng de bevestigingsbouten aan.
Stap 59

Maak de bevestiging vast die het kogelgewricht aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.13 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 60

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.13 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 32 Nm.
Stap 61

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een combinatie steeksleutel Nr.15 Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 75 Nm.
Stap 62

Verbind het spoorstangeinde aan de fusee.
Stap 63

Schroef de bevestigingsmoer die het spoorstangeind met de fusee verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 64

Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 65

Plaats de bevestigingsmoer.
Stap 66

Schroef de moer van de aandrijfas. Gebruik een dopsleutel Nr.32. Gebruik een ratelsleutel.
Stap 67

Reinig de naaf. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 68

Behandel het bevestigingsmiddel voor de ABS-sensor met een daarvoor bedoeld middel. Gebruik een universeel smeermiddel.
Stap 69

Verbind de ABS-sensor.
Stap 70

Draai het bevestigingsmiddel dat de ABS-sensor met de fusee verbindt aan. Gebruik inbussleutel nr. H5. Gebruik een momentsleutel. Draai deze vast tot een koppel van 7 Nm.
Stap 71

Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Maak de remslang vast aan de veerpoot.
Stap 72

Installeer de remschijf.
Stap 73

Span de bevestiging van de remschijf aan. Gebruik een dopsleutel Nr.12. Gebruik een momentsleutel. Draai deze vast tot een koppel van 9 Nm.
Stap 74

Monteer de remklauw samen met de houder.
Stap 75

Span de remklauwbeugel aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.
Stap 76

Behandel de veerpootbevestigingen. Behandel het bevestigingsstuk dat het spoorstangeind met de fusee verbindt met een daarvoor bedoeld middel. Behandel de bevestigingen van het kogelgewricht. Gebruik een kopersmeermiddel.
Stap 77

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 78

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: wiellager – Fiat Panda 169. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 79

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Fiat Panda 169
Stap 80

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 81

Laat de wagen zaken.

Stap 82

Span de moer van de aandrijfas aan. Gebruik een dopsleutel Nr.32. Gebruik een momentsleutel. Draai deze vast tot een koppel van 185 Nm.
Stap 83

Maak het bevestigingsmiddel van de aandrijfas stevig vast door met behulp van bijvoorbeeld een beitel en een hamer het uiteinde van de as licht in te deuken. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 84

Behandel het bevestigingsmiddel voor de homokinetische aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 85

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 86

Verwijder de krik en de wielblokken.
