Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

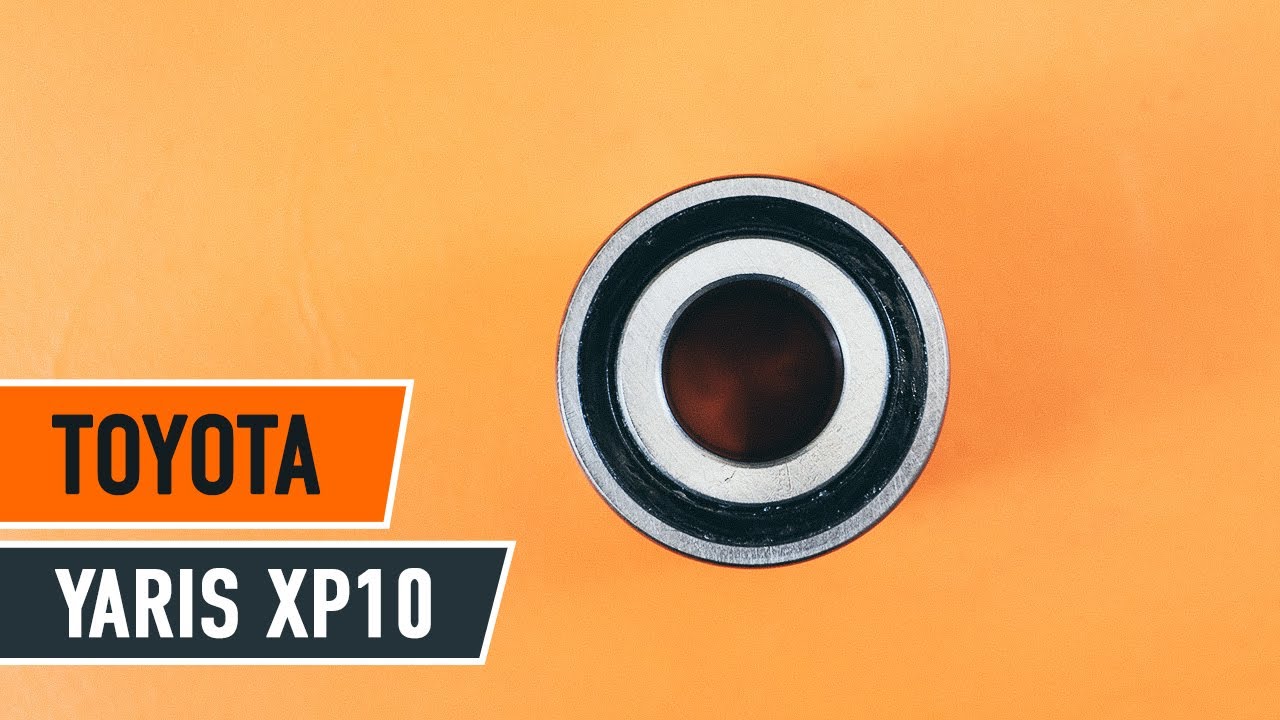

Hoe een voor wiellager vervangen op een TOYOTA YARIS XP10 HANDLEIDING | AUTODOC

Hoe wiellager vooraan vervangen bij een Toyota Yaris P1 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Wiellager voor de Yaris Hatchback (_P1_) en andere TOYOTA-modellen

Wiellagerset

        Wiellagerset voor Yaris I Hatchback (P1) Benzine (68 Pk)

        Wiellagerset voor Yaris I Hatchback (P1) Benzine (106 Pk)

        Wiellagerset voor Yaris I Hatchback (P1) Diesel (75 Pk)

        Wiellagerset voor Yaris I Hatchback (P1) Benzine (87 Pk)

        Wiellagerset voor Yaris I Hatchback (P1) Benzine (105 Pk)

Vervanging: wiellager – Toyota Yaris P1. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.17

                        Combinatiesleutel Nr.19

                        Dopsleutel nr.17

                        Dopsleutel nr.19

                        Dopsleutel nr.30

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Hamer

                        Kniptangen

                        Vlakke beitel

                        Rubberhamer

                        Uitdrijfset voor lagers en bussen

                        Borgveertang

                        Kogelgewrichttrekker

                        Wielblok

Koop gereedschap

Vervanging: wiellager – Toyota Yaris P1. AUTODOC beveelt aan:

Gebruik de lagermontage van uw Toyota Yaris P1 niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: wiellager – Toyota Yaris P1. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.

Stap 4

Draai de wielbouten los.

Vervanging: wiellager – Toyota Yaris P1. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Wrik of klop het bevestigingsmiddel van de aandrijfas met behulp van bijvoorbeeld een beitel en een hamer los. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 7

Maak het bevestigingsmiddel van de aandrijfas schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 8

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.30. Gebruik een wringijzer.
Stap 9

Verwijder de aandrijfas.

Vervanging: wiellager – Toyota Yaris P1. Tip van AUTODOC:
Gebruik indien nodig een rubberhamer.
Stap 10

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Schroef de bevestiging van de remklauwbeugel los. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 12

Verwijder de remklauw inclusief de bevestiging ervan.

Vervanging: wiellager – Toyota Yaris P1. De experts van AUTODOC bevelen aan:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.Controleer de remklauwhouder, de geleidepennen en de stofkappen van de remklauw. Reinig deze. Vervang ze indien nodig.
Stap 13

Verwijder de remschijf.
Stap 14

Verwijder de splitpen die de bevestiging van het spoorstangeinde vastmaakt. Maak gebruik van een nijptang.
Stap 15

Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 16

Schroef de bevestigingsmoer van het einde aan de fusee. Gebruik een combinatie steeksleutel Nr.17
Stap 17

Ontkoppel het spoorstangeinde van de fusee. Gebruik een kogelgewrichttrekker.
Stap 18

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 19

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19
Stap 20

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 21

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 22

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 23

Verwijder de bevestigingsbouten.

Stap 24

Ontkoppel de fusee van de veerpoot.
Stap 25

Verwijder de fusee samen met de naaf.
Stap 26

Duw de wielnaaf uit de conische rollager. Maak gebruik van een uitdrijfset voor lagers en bussen. Gebruik een hamer.
Stap 27

Verwijder de borgring van de fusee. Maak gebruik van een borgveertang.
Stap 28

Duw de naaflager eruit. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 29

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 30

Duw de nieuwe lager in de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen. Gebruik een hamer.

Vervanging: wiellager – Toyota Yaris P1. Tips van de experts van AUTODOC:
Inspecteer de naaflager om er zeker van te zijn dat deze in de juiste stand staat. Voorkom dat de lager verkeerd geplaatst is.Houd direct op met drukken op het oppervlak van de lager, zodra deze in de montageplek gevoegd is.
Stap 31

Installeer de borgring in de fusee. Maak gebruik van een borgveertang.
Stap 32

Duw de wielnaaf in de binnenste lagerring. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 33

Installeer de fusee in de montage van de naaf.
Stap 34

Breng de bevestigingsbouten aan.

Stap 35

Zet de veerpoot vast op de fusee.

Stap 36

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 132 Nm.
Stap 37

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 38

Verbind het kogelgewricht met de fusee.

Stap 39

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 40

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 41

Monteer de aandrijfas in de wielnaaf.
Stap 42

Span de moer van de aandrijfas aan. Gebruik een dopsleutel Nr.30. Gebruik een wringijzer. Gebruik een momentsleutel. Draai deze vast tot een koppel van 216 Nm.
Stap 43

Maak het bevestigingsmiddel van de aandrijfas stevig vast door met behulp van bijvoorbeeld een beitel en een hamer het uiteinde van de as licht in te deuken. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 44

Reinig de naaf. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 45

Installeer de remschijf.
Stap 46

Reinig de remklauwbeugel van vuil en stof. Gebruik een staalborstel. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: wiellager – Toyota Yaris P1. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 47

Monteer de remklauw samen met de houder.
Stap 48

Span de remklauwbeugel aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 88 Nm.
Stap 49

Verbind het spoorstangeinde aan de fusee.
Stap 50

Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een combinatie steeksleutel Nr.17 Gebruik een momentsleutel. Draai deze vast tot een koppel van 49 Nm.
Stap 51

Plaats de splitpen. Maak gebruik van een nijptang.
Stap 52

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 53

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: wiellager – Toyota Yaris P1. Deskundigen bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 54

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Toyota Yaris P1
Stap 55

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 56

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.
Stap 57

Verwijder de krik en de wielblokken.
