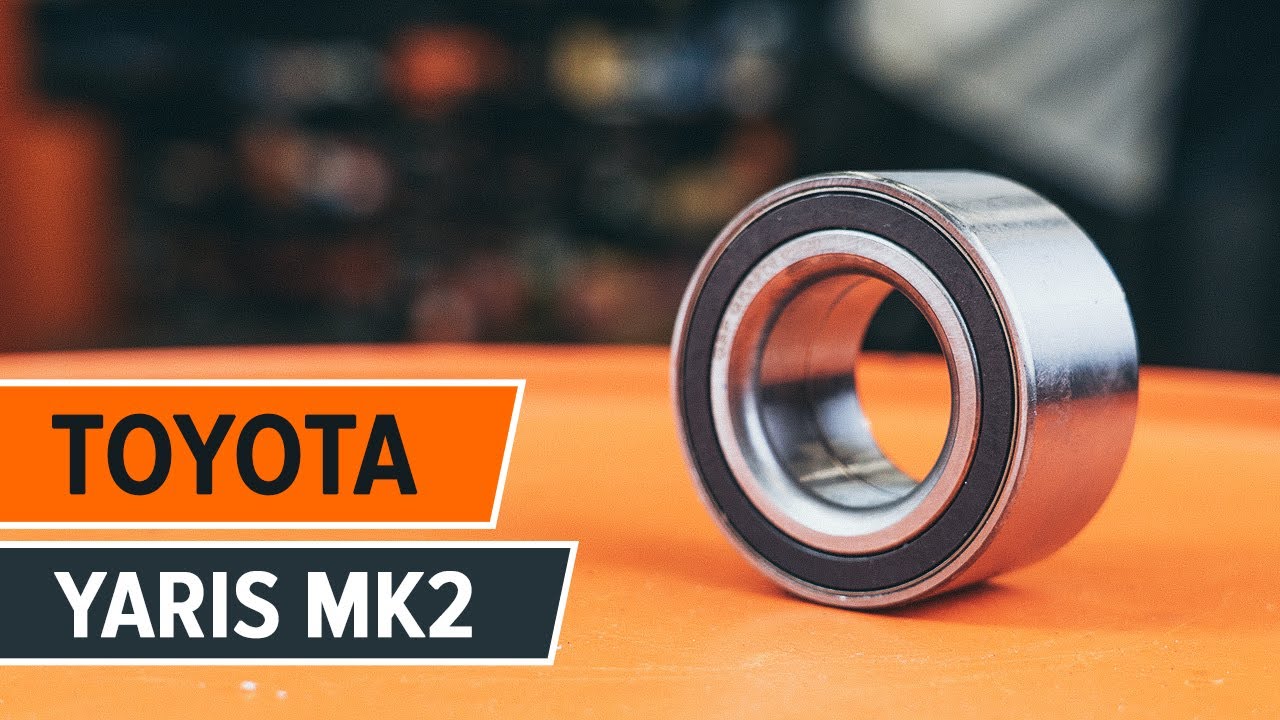

Hoe wiellager vooraan vervangen bij een Toyota Yaris Mk2 – vervangingshandleiding

downloads: 0

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA Yaris Hatchback (_P9_) 1.3 VVT-i (NCP90_), TOYOTA Yaris Hatchback (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Hatchback (_P9_) 1.0 VVT-i (KSP90_), TOYOTA Yaris Hatchback (_P9_) 1.4 D-4D (NLP90_), TOYOTA Yaris Hatchback (_P9_) 1.8 VVTi (ZSP90_), TOYOTA Yaris Hatchback (_P9_) 1.5 (NCP91_), TOYOTA Yaris Hatchback (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Hatchback (_P9_) 1.0 GPL (KSP90_), TOYOTA Yaris Hatchback (_P9_) 1.3 VVT-i (SCP90_) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een vooraan wiellager vervangen op een TOYOTA YARIS Mk2 [HANDLEIDING AUTODOC]

Hoe wiellager vooraan vervangen bij een Toyota Yaris Mk2 – vervangingshandleiding

Alternatieve producten

Wiellagerset

Vervanging: wiellager – Toyota Yaris Mk2. Gereedschap dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Keramisch vet

                      Kopervet

                      Momentsleutel

                      Combinatiesleutel Nr.19

                      Dopsleutel nr.10

                      Dopsleutel nr.17

                      Dopsleutel nr.19

                      12-punts stekker nr. 30

                      Torx bit T30

                      Krachtdop voor velgen Nr.21

                      Kogelgewrichttrekker

                      Lagertrekker

                      Ratelsleutel

                      Vlakke beitel

                      Borgveertang

                      Wringijzer

                      Hamer

                      Uitdrijfset voor lagers en bussen

                      koevoet

Koop gereedschap

AUTODOC raadt aan:

Gebruik de lagermontage van uw Toyota Yaris Mk2 niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
NB: alle werkzaamheden aan de auto Toyota Yaris Mk2 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open de motorkap. Schroef het deksel van het remvloeistofreservoir los.
Stap 2

Zet de wielen vast met behulp van wielblokken.

Stap 3

Draai het bevestigingsstuk van de aandrijfas los. Gebruik de 12-kantige dop nr. 30. Gebruik een wringijzer.
Stap 4

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 5

Hef de auto op.

Vervanging: wiellager – Toyota Yaris Mk2. Deskundigen bevelen aan:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 6

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Toyota Yaris Mk2
Stap 7

Neem het wiel eraf.
Stap 8

Spreid de remblokken. Gebruik een koevoet.
Stap 9

Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 10

Schroef de splitpen die de bevestiging fixeert, die het spoorstangeind met de fusee verbindt. Gebruik een koevoet.
Stap 11

Schroef de bevestigingsmoer van het einde aan de fusee. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 12

Ontkoppel het spoorstangeinde van de fusee. Gebruik een kogelgewrichttrekker.
Stap 13

Reinig het bevestigingsmiddel van de ABS-sensor. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef het bevestigingsmiddel van de ABS-sensor los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 15

Verwijder de bevestigingsbout.
Stap 16

Ontkoppel de ABS-sensor. Gebruik een koevoet.
Stap 17

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik de 12-kantige dop nr. 30. Gebruik een ratelsleutel.
Stap 18

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 19

Verwijder de splitpen, die de bevestiging fixeert, die het kogelgewricht met de fusee verbindt. Gebruik een koevoet.
Stap 20

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19.
Stap 21

Verwijder de bevestigingsmoer.
Stap 22

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 23

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 24

Schroef de bevestigingen van de remklauwhouder los. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 25

Verwijder de bevestigingsbouten.

Stap 26

Verwijder de remklauw inclusief de bevestiging ervan.

Vervanging: wiellager – Toyota Yaris Mk2. Tips van de experts van AUTODOC:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.Controleer de remklauwhouder, de geleidepennen en de stofkappen van de remklauw. Reinig deze. Vervang ze indien nodig.
Stap 27

Verwijder de remschijf.
Stap 28

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 29

Schroef de bevestigingsmiddelen die de veerpoot met de fusee verbinden los. Gebruik een combinatie steeksleutel Nr.19. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 30

Verwijder de bevestigingsbouten.
Stap 31

Koppel de aandrijfas los van de fusee.

AUTODOC raadt aan:
Zorg ervoor dat de aandrijfas niet onbelast is (wanneer de wagen opgekrikt is).
Stap 32

Ontkoppel de fusee van de veerpoot.
Stap 33

Verwijder de fusee tegelijkertijd met de wielnaaf.
Stap 34

Maak de plek waar de veerpoot bevestigd is schoon. Reinig de groeven van de homokinetische koppeling op de aandrijfas. Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 35

Schroef de bevestigingsmiddelen van de remschijfbeschermer los. Gebruik Torx T30.
Stap 36

Verwijder de wielnaaf van de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 37

Haal de remschijfbeschermer van zijn plek.
Stap 38

Maak de borgring van het wiellager schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 39

Neem de borgring van de wiellager van zijn plek. Maak gebruik van een borgveertang.
Stap 40

Ontmantel de binnenste lagerloopring, die nog op de wielnaaf zit. Maak gebruik van een uitdrijfset voor lagers en bussen. Maak gebruik van een lagertrekker.
Stap 41

Druk het wiellager eruit. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 42

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 43

Duw de nieuwe lager in de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.

Vervanging: wiellager – Toyota Yaris Mk2. AUTODOC beveelt aan:
Inspecteer de naaflager om er zeker van te zijn dat deze in de juiste stand staat. Voorkom dat de lager verkeerd geplaatst is.Houd direct op met drukken op het oppervlak van de lager, zodra deze in de montageplek gevoegd is.
Stap 44

Plaats de borgring van de wiellager. Maak gebruik van een borgveertang.
Stap 45

Plaats de remschijfbeschermer.

Stap 46

Schroef de bevestigingsmiddelen van de remschijfbeschermer in. Gebruik Torx T30.
Stap 47

Installeer de wielnaaf op de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.

Vervanging: wiellager – Toyota Yaris Mk2. De experts van AUTODOC bevelen aan:
Zorg ervoor dat de wielnaaf op de juiste manier geplaatst is. Voorkom eventuele scheefstand.
Stap 48

Monteer de met de wielnaaf samengebouwde fusee.

Stap 49

Zet de veerpoot vast op de fusee.
Stap 50

Breng de bevestigingsbouten aan.
Stap 51

Monteer de fusee op de homokineetas.
Stap 52

Verbind het kogelgewricht met de fusee.
Stap 53

Plaats de bevestigingsmoer.
Stap 54

Schroef het bevestigingsstuk dat de veerpoot en de fusee met elkaar verbindt in. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 55

Maak de bevestiging vast die het kogelgewricht aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19
Stap 56

Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.
Stap 57

Installeer de splitpen, die de bevestiging fixeert, die het kogelgewricht met de fusee verbindt.
Stap 58

Behandel de bevestiging van de fuseekogel. Gebruik een kopersmeermiddel.

Stap 59

Verbind het spoorstangeinde aan de fusee.
Stap 60

Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 49 Nm.
Stap 61

Installeer de splitpen die de bevestiging fixeert, die het spoorstangeind met de fusee verbindt. Gebruik een koevoet.
Stap 62

Behandel het bevestigingsstuk dat het spoorstangeind met de fusee verbindt met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.

Stap 63

Sluit de ABS-sensor aan.
Stap 64

Breng de bevestigingsbouten aan.
Stap 65

Draai het bevestigingsmiddel dat de ABS-sensor met de fusee verbindt aan. Gebruik een dopsleutel Nr.10. Gebruik een momentsleutel. Draai deze vast tot een koppel van 8 Nm.
Stap 66

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 164 Nm.
Stap 67

Reinig de naaf. Gebruik een staalborstel.

Stap 68

Behandel het contactoppervlak. Maak gebruik van keramisch vet.
Stap 69

Installeer de remschijf.
Stap 70

Monteer de remklauw samen met de houder.
Stap 71

Breng de bevestigingsbouten aan.
Stap 72

Haal de bevestigingen van de remklauwhouder aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 107 Nm.
Stap 73

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 74

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 75

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: wiellager – Toyota Yaris Mk2. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 76

Span de moer van de aandrijfas aan. Gebruik de 12-kantige dop nr. 30. Gebruik een momentsleutel. Draai deze vast tot een koppel van 216 Nm.
Stap 77

Maak het bevestigingsmiddel van de aandrijfas stevig vast door met behulp van bijvoorbeeld een beitel en een hamer het uiteinde van de as licht in te deuken. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 78

Installer het wiel.

Vervanging: wiellager – Toyota Yaris Mk2. Tips van de experts van AUTODOC:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 79

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 80

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.
Stap 81

Verwijder de krik en de wielblokken.

AUTODOC raadt aan:
Druk het rempedaal enkele malen in zonder de motor te starten, tot u een aanzienlijke weerstand voelt.Controleer het niveau aan remvloeistof in het expansiereservoir en vul indien nodig bij.
Stap 82

Schroef de dop van het expansievat voor de remvloeistof vast. Sluit de motorkap.
