Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

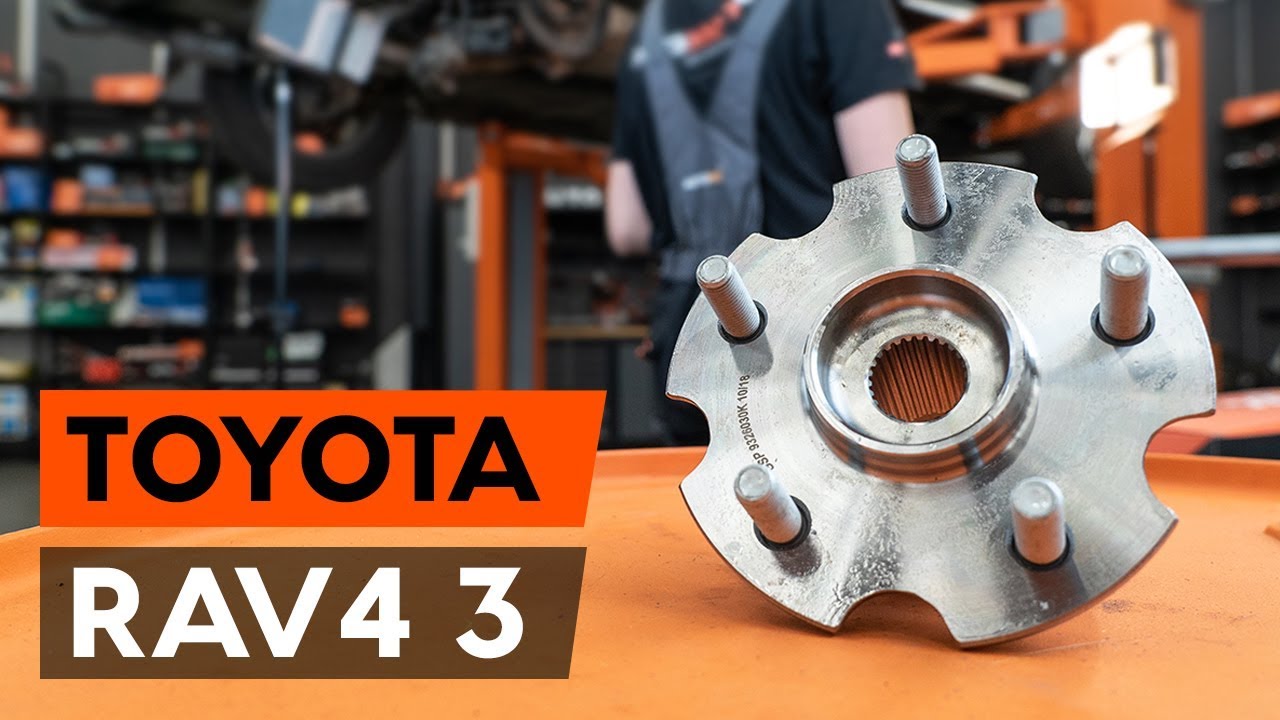

Hoe een achterste wiellager vervangen op een TOYOTA RAV 4 3 (XA30) [AUTODOC-TUTORIAL]

Hoe wiellager achteraan vervangen bij een Toyota RAV4 III – vervangingshandleiding

Alle onderdelen die u moet vervangen – Wiellager voor de RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) en andere TOYOTA-modellen

Wiellagerset

        Wiellagerset voor RAV4 III SUV (XA30) Benzine (170 Pk)

        Wiellagerset voor RAV4 III SUV (XA30) Benzine (158 Pk)

        Wiellagerset voor RAV4 III SUV (XA30) Diesel (150 Pk)

        Wiellagerset voor RAV4 III SUV (XA30) Benzine (148 Pk)

        Wiellagerset voor RAV4 III SUV (XA30) Benzine (180 Pk)

        Wiellagerset voor RAV4 III SUV (XA30) Benzine (184 Pk)

Vervanging: wiellager – Toyota RAV4 III. Werktuig dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Kopervet

                        Dopsleutel nr.17

                        Dopsleutel nr.18

                        Dopsleutel nr.30

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Momentsleutel

                        Vlakke beitel

                        Wringijzer

                        Hamer

                        Doorslag

                        Wielnaaf-slagtrekker

                        Koevoet

                        Wielblok

Koop gereedschap

Vervanging: wiellager – Toyota RAV4 III. AUTODOC beveelt aan:

Gebruik de lagermontage van uw Toyota RAV4 III niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: wiellager – Toyota RAV4 III. Onderneem de volgende stappen:

Stap 1

Maak het bevestigingsbout van de wielnaaf los. Gebruik de WD-40 spray.
Stap 2

Wrik of klop het bevestigingsmiddel van de aandrijfas met behulp van bijvoorbeeld een beitel en een hamer los. Gebruik een doorslag. Gebruik een hamer.
Stap 3

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.30. Gebruik een wringijzer.
Stap 4

Zet de wielen vast met behulp van wielblokken.

Stap 5

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.

Stap 6

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 7

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Toyota RAV4 III
Stap 8

Neem het wiel eraf.
Stap 9

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.30. Gebruik een wringijzer.
Stap 10

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik de WD-40 spray.
Stap 11

Verwijder de aandrijfas. Gebruik een doorslag. Gebruik een hamer.
Stap 12

Spreid de remblokken. Gebruik een koevoet.
Stap 13

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef de bevestiging van de remklauwbeugel los. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 15

Verwijder de remklauwbeugel.

Vervanging: wiellager – Toyota RAV4 III. Deskundigen bevelen aan:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.
Stap 16

Maak de bevestigingsstukken van de remschijf schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Verwijder de remschijf.
Stap 18

Maak de bevestigingsmiddelen van de wielnaaflager schoon. Gebruik de WD-40 spray.

Stap 19

Schroef de bevestiging van de naaflager los. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 20

Verwijder de naaf en de lager samen, aangezien het een verzegelde eenheid betreft. Maak gebruik van de wielnaaf-slagtrekker.
Stap 21

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Installeer de nieuwe wielnaaf met een lager.
Stap 23

Span de naaflagerbevestigingen aan. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 24

Maak het bevestigingsmiddel van de wielnaaflager vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 25

Monteer de aandrijfas in de wielnaaf.
Stap 26

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 27

Schroef de moer van de aandrijfas. Gebruik een dopsleutel Nr.30. Gebruik een wringijzer.
Stap 28

Behandel de wielnaaf op de plek waar deze de remschijf raakt. Gebruik een kopersmeermiddel.
Stap 29

Installeer de remschijf.
Stap 30

Reinig de montageplaatsen van de remklauw en de houder ervan. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 31

Installeer de remklauwbeugel.
Stap 32

Span de remklauwbeugel aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 88 Nm.
Stap 33

Reinig het oppervlak van de remschijf. Gebruik een staalborstel.
Stap 34

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 35

Installer het wiel.

Vervanging: wiellager – Toyota RAV4 III. De experts van AUTODOC bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 36

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 37

Laat de wagen zaken.
Stap 38

Span de moer van de aandrijfas aan. Gebruik een dopsleutel Nr.30. Gebruik een momentsleutel. Draai deze vast tot een koppel van 216 Nm.
Stap 39

Maak het bevestigingsmiddel van de aandrijfas stevig vast door met behulp van bijvoorbeeld een beitel en een hamer het uiteinde van de as licht in te deuken. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 40

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.
Stap 41

Verwijder de krik en de wielblokken.
