Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een achteraan wiellager vervangen op een TOYOTA RAV4 II [HANDLEIDING AUTODOC]

Hoe wiellager achteraan vervangen bij een Toyota RAV4 II – vervangingshandleiding

Alternatieve producten

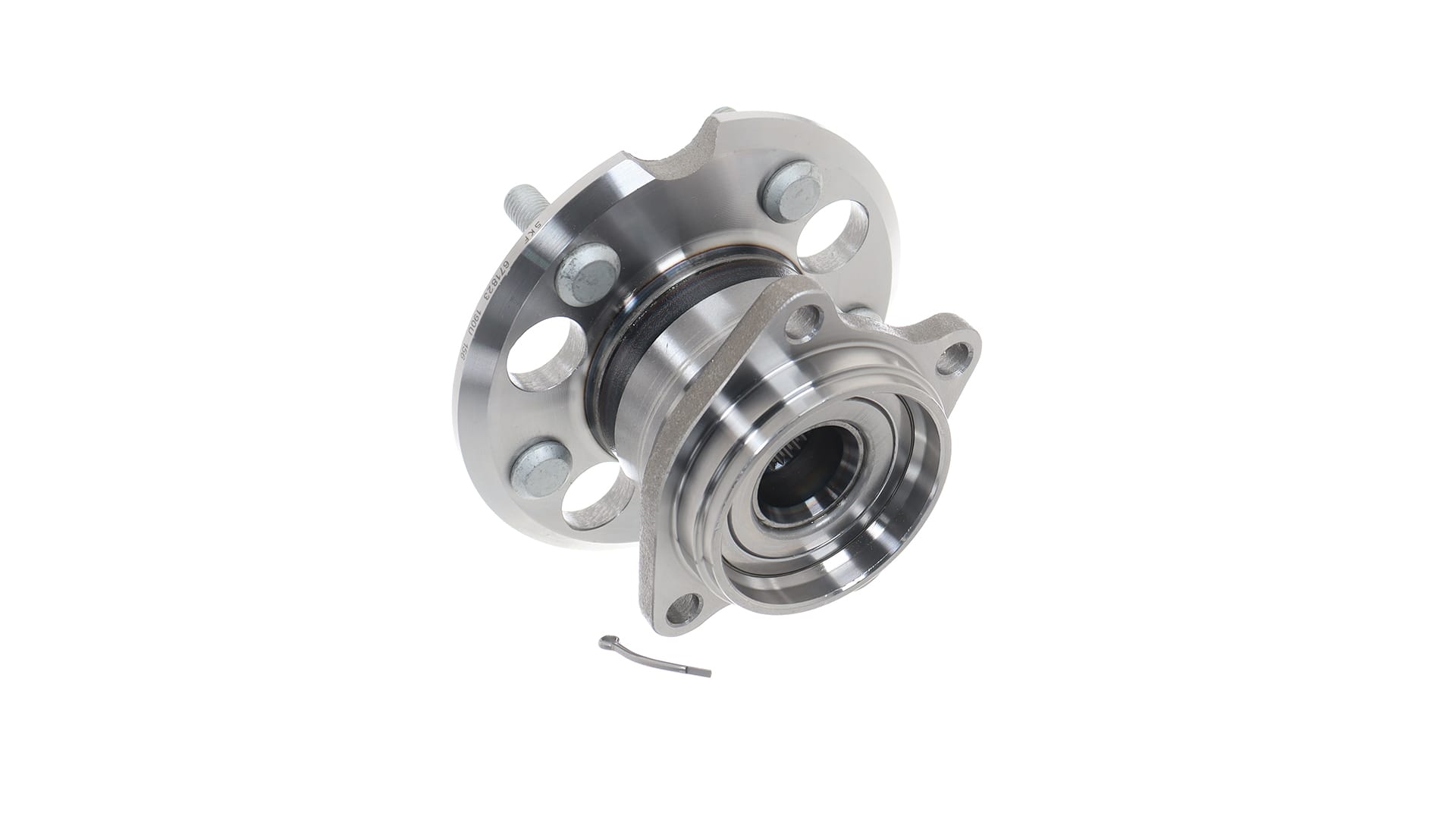

Wiellagerset

Vervanging: wiellager – Toyota RAV4 II. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Universele reinigingsspray

                      Remmenreiniger

                      Keramisch vet

                      Kopervet

                      Momentsleutel

                      Dopsleutel nr.14

                      Dopsleutel nr.30

                      Krachtdop voor velgen Nr.19

                      Ratelsleutel

                      Platte schroevendraaier

                      Langbektang

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

AUTODOC raadt aan:

Gebruik de lagermontage van uw Toyota RAV4 II niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
NB: alle werkzaamheden aan de auto Toyota RAV4 II dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 3

Hef de auto op.

Vervanging: wiellager – Toyota RAV4 II. De experts van AUTODOC bevelen aan:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Toyota RAV4 II
Stap 5

Neem het wiel eraf.
Stap 6

Verwijder de splitpen. Gebruik een koevoet.
Stap 7

Neem de borgring van de wiellager van zijn plek. Gebruik een koevoet.
Stap 8

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Toyota RAV4 II
Stap 9

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.

Stap 10

Laat de wagen zaken.
Stap 11

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.30.
Stap 12

Hef de auto op.

Vervanging: wiellager – Toyota RAV4 II. AUTODOC beveelt aan:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 13

Draai de wielbouten los.

AUTODOC raadt aan:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 14

Neem het wiel eraf.
Stap 15

Ontkoppel de remklauwveer. Gebruik een koevoet.
Stap 16

Spreid de remblokken. Gebruik een koevoet.
Stap 17

Reinig de remklauwbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Schroef de bevestigingen van de remklauw los. Gebruik een dopsleutel Nr.14. Gebruik een ratelsleutel.
Stap 19

Verwijder de remklauw.

Vervanging: wiellager – Toyota RAV4 II. De experts van AUTODOC bevelen aan:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.
Stap 20

Verwijder de rubberstop. Gebruik een koevoet.
Stap 21

Maak de handremregelaar los. Gebruik een platte schroevendraaier.
Stap 22

Verwijder de remschijf.
Stap 23

Verwijder de linker remschoenveer van de handrem. Maak gebruik van de langbektang. Gebruik een koevoet.
Stap 24

Behandel de bevestigingen van het wielnaaflager. Gebruik de WD-40 spray.
Stap 25

Schroef de bevestigingen van het wiellager los. Gebruik een dopsleutel Nr.14. Gebruik een ratelsleutel.
Stap 26

Verwijder de bevestigingsmoeren.
Stap 27

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.30. Gebruik een ratelsleutel.
Stap 28

Verwijder de bevestigingsmoer.
Stap 29

Verwijder het wiellager.
Stap 30

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik allesreiniger.
Stap 31

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.

Stap 32

Behandel de montageplek van het wiellager. Gebruik een kopersmeermiddel.
Stap 33

Monteer een nieuw wiellager.
Stap 34

Plaats de bevestigingsmoer.
Stap 35

Breng de bevestigingsmoeren aan.

Stap 36

Stut de achterste fusee. Gebruik een hydraulische versnellingsbak krik.

Stap 37

Haal de bevestigingen van het wiellager aan. Gebruik een dopsleutel Nr.14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 38

Schroef de bevestiging van de aandrijfas vast. Gebruik een dopsleutel Nr.30. Gebruik een ratelsleutel.
Stap 39

Verwijder de stut van onder de achterste fusee.

AUTODOC raadt aan:
Vervanging: wiellager – Toyota RAV4 II. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 40

Installeer de linker remschoenveer van de handrem. Gebruik een koevoet.
Stap 41

Behandel de wielnaaf op de plek waar deze de remschijf raakt. Maak gebruik van keramisch vet.
Stap 42

Installeer de remschijf.
Stap 43

Zet de handremregelaar in de juiste positie. Gebruik een platte schroevendraaier.
Stap 44

Breng de rubberstop aan. Gebruik een koevoet.
Stap 45

Installeer de remklauw en zet deze vast. Span de remklauwbevestigingen aan. Gebruik een dopsleutel Nr.14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 44 Nm.
Stap 46

Installeer de borgveer van de remklauw.
Stap 47

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 48

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 49

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 50

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Toyota RAV4 II
Stap 51

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 52

Laat de wagen zaken.
Stap 53

Span de moer van de aandrijfas aan. Gebruik een dopsleutel Nr.30. Gebruik een momentsleutel. Draai deze vast tot een koppel van 216 Nm.
Stap 54

Hef de auto op.

AUTODOC raadt aan:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 55

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Toyota RAV4 II
Stap 56

Neem het wiel eraf.
Stap 57

Plaats de borgring van de wiellager.
Stap 58

Installeer de splitpen. Gebruik een koevoet.
Stap 59

Behandel het bevestigingsmiddel voor de homokinetische aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.

Stap 60

Installer het wiel.

AUTODOC raadt aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 61

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 62

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.
Stap 63

Verwijder de krik en de wielblokken.

Vervanging: wiellager – Toyota RAV4 II. Deskundigen bevelen aan:
Druk het rempedaal enkele malen in zonder de motor te starten, tot u een aanzienlijke weerstand voelt.Controleer het niveau aan remvloeistof in het expansiereservoir en vul indien nodig bij.
