Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 2.0 (M75), OPEL ZAFIRA B (A05) 2.2 (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 2.0 (M75), OPEL ZAFIRA B (A05) 1.6 CNG (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 CNG Turbo (M75), OPEL ZAFIRA B (A05) 1.8 (M75), OPEL ZAFIRA B (A05) 1.8 LPG (M75), OPEL ZAFIRA B (A05) 1.6 FlexFuel (M75) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

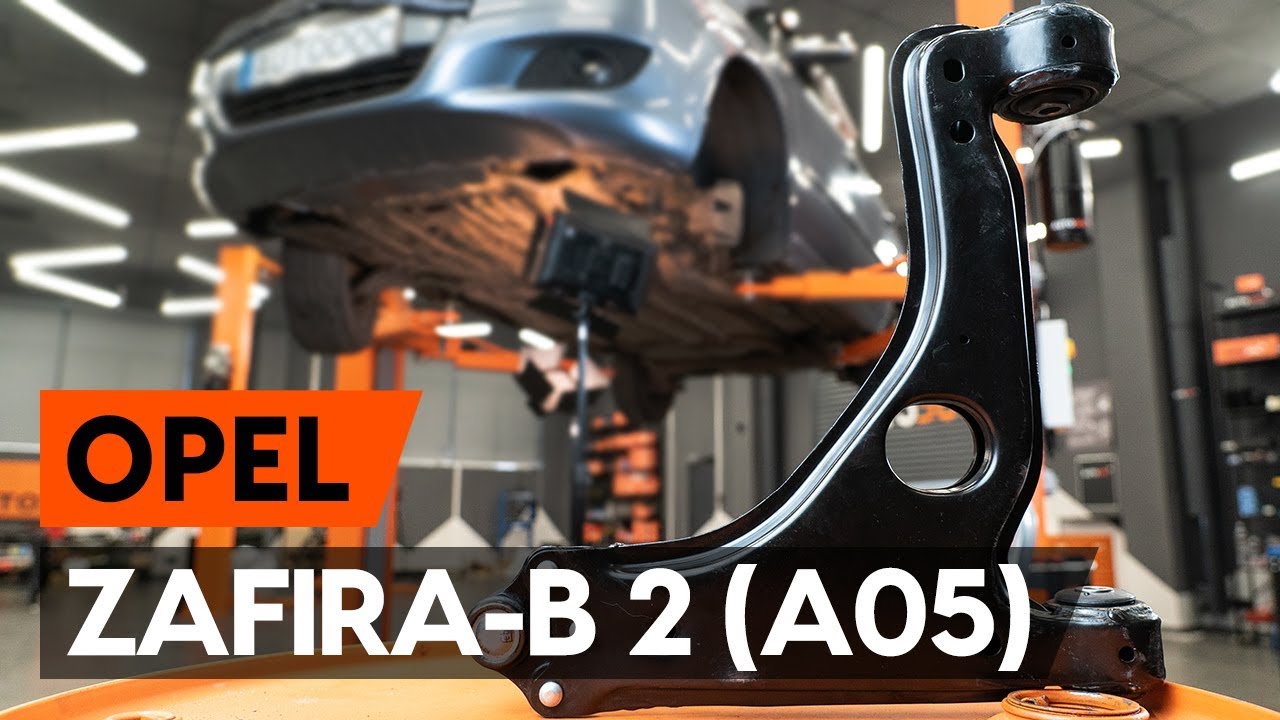

Hoe een voorste draagarm vervangen op een OPEL ZAFIRA-B 2 (A05) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een Opel Zafira B A05 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de ZAFIRA B (A05) en andere OPEL-modellen

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – Opel Zafira B A05. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.17

                      Combinatiesleutel Nr.18

                      Dopsleutel nr.18

                      Dopsleutel nr.19

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Doorslag

                      Hamer

                      Vlakke beitel

                      Rubberhamer

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Opel Zafira B A05. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Opel Zafira B A05. Onderneem de volgende stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Opel Zafira B A05. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Opel Zafira B A05. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 7

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.17. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 8

Verwijder de bevestigingsbout. Gebruik een doorslag. Gebruik een rubberen hamer.
Stap 9

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Vervanging: voorste onderste arm – Opel Zafira B A05. De experts van AUTODOC bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 10

Draai het voorste bevestigingsstuk van de draagarm los. Gebruik een dopsleutel Nr.18. Gebruik een combinatie steeksleutel Nr.18. Gebruik een ratelsleutel.
Stap 11

Draai het achterste bevestigingsstuk van de draagarm los. Gebruik een dopsleutel Nr.18. Gebruik een combinatie steeksleutel Nr.18. Gebruik een ratelsleutel.
Stap 12

Maak het bevestigingsmiddel dat de fuseekogel van de draagarm met de fusee verbindt los. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 13

Ontkoppel de onderste arm van de fusee.
Stap 14

Verwijder de bevestigingsbouten.
Stap 15

Verwijder de arm. Gebruik een koevoet.
Stap 16

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Installeer een nieuwe arm. Gebruik een koevoet.

Vervanging: voorste onderste arm – Opel Zafira B A05. Tip van AUTODOC:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 18

Breng de bevestigingsbouten aan.
Stap 19

Verbind de onderste arm aan de fusee.
Stap 20

Breng de bevestigingsbouten aan.
Stap 21

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een dopsleutel Nr.19. Gebruik een combinatie steeksleutel Nr.17. Gebruik een ratelsleutel.
Stap 22

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.19. Gebruik een combinatie steeksleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 23

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 24

Schroef de bevestiging van de voorste arm vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 25

Schroef de achterste bevestigingen vast die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 26

Span de achterste bevestiging van de draagarm aan. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 27

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 28

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Opel Zafira B A05. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 29

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 30

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 31

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – Opel Zafira B A05. Tip van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 32

Installer het wiel.

Vervanging: voorste onderste arm – Opel Zafira B A05. Deskundigen bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 33

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 34

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 35

Verwijder de krik en de wielblokken.
