Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
OPEL Meriva A (X03) 1.4 16V Twinport LPG (E75), OPEL Meriva A (X03) 1.8 (E75), OPEL Meriva A (X03) 1.7 DTI (E75), OPEL Meriva A (X03) 1.6 (E75), OPEL Meriva A (X03) 1.7 CDTI (E75), OPEL Meriva A (X03) 1.4 16V Twinport (E75), OPEL Meriva A (X03) 1.6 (E75), OPEL Meriva A (X03) 1.3 CDTI (E75), OPEL Meriva A (X03) 1.6 Turbo (E75), OPEL Meriva A (X03) 1.7 CDTI (E75), OPEL Meriva A (X03) 1.3 CDTI (E75) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een voorste draagarm vervangen op een OPEL MERIVA A [HANDLEIDING AUTODOC]

Hoe voorste onderste arm vervangen bij een Opel Meriva X03 – vervangingshandleiding

Alternatieve producten

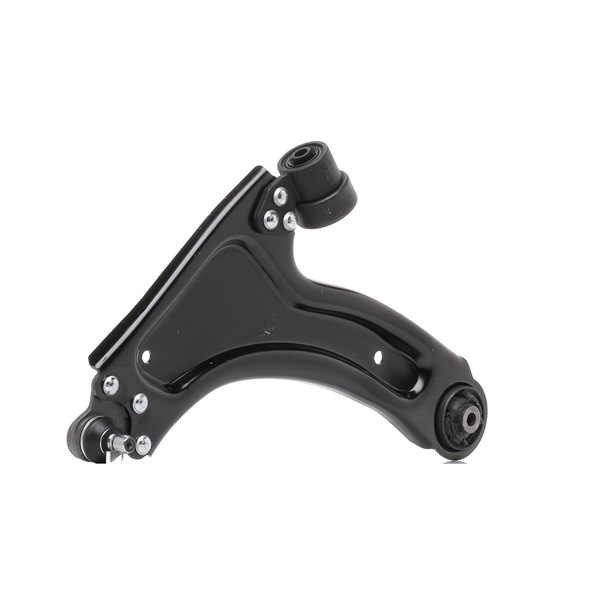

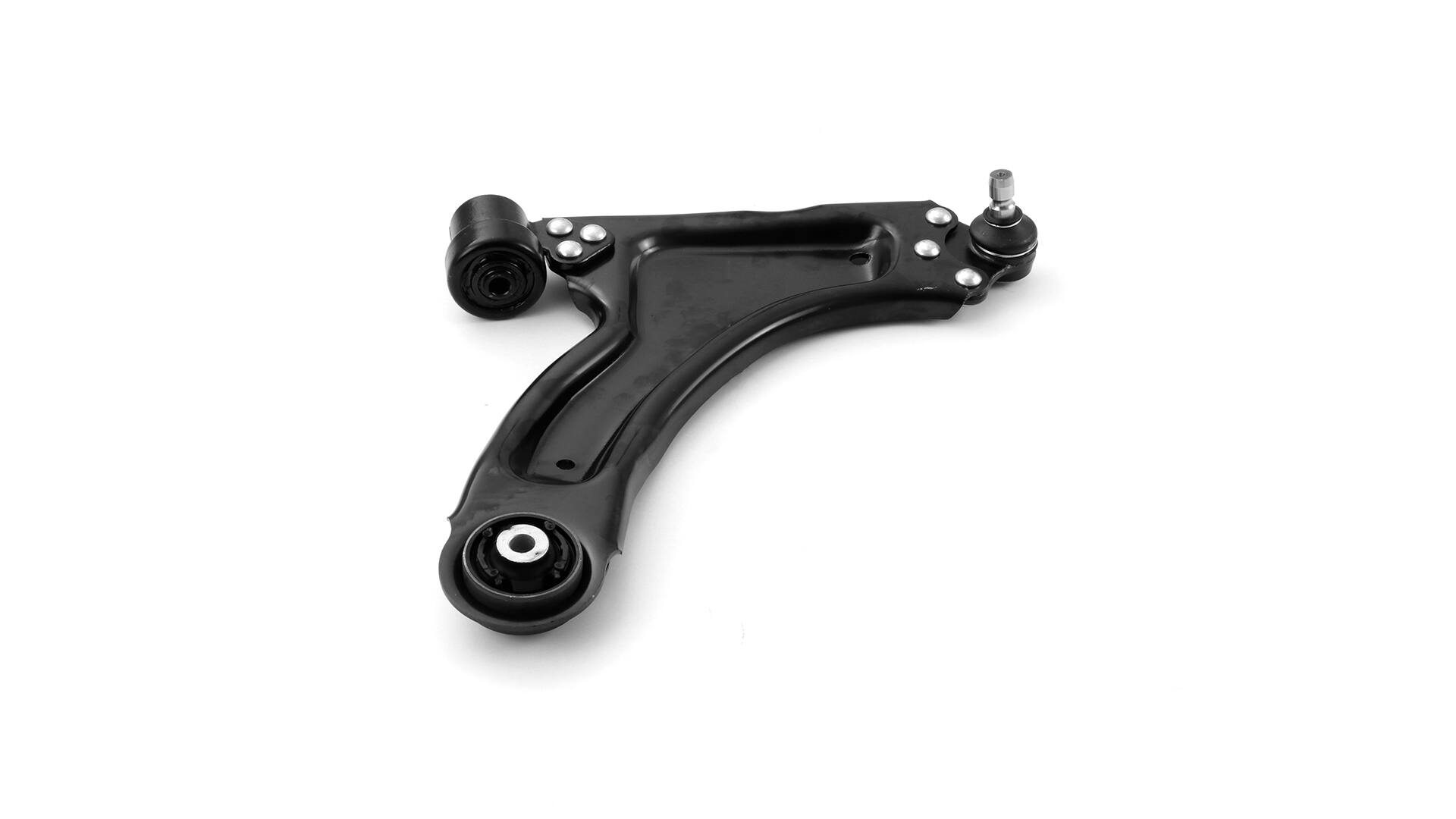

Draagarm

Vervanging: voorste onderste arm – Opel Meriva X03. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Momentsleutel

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Opel Meriva X03. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Opel Meriva X03. Hanteer de volgende procedure:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Opel Meriva X03
Stap 5

Neem het wiel eraf.
Stap 6

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Opel Meriva X03. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.Draag een ademhalingsmasker.
Stap 7

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.16. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 8

Verwijder de bevestigingsbout. Gebruik een combinatie steeksleutel Nr.16.
Stap 9

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 10

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 11

Verwijder het achterste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.

Stap 12

Ontkoppel de onderste arm van de fusee. Gebruik een koevoet.
Stap 13

Verwijder het voorste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 14

Verwijder de arm. Gebruik een koevoet.
Stap 15

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Installeer een nieuwe arm. Gebruik een koevoet.

Vervanging: voorste onderste arm – Opel Meriva X03. Deskundigen bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 17

Plaats de bevestigingsstukken van de wieldraagarm. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 18

Verbind de onderste arm aan de fusee.
Stap 19

Breng de bevestigingsbouten aan.
Stap 20

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een combinatie steeksleutel Nr.16. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 21

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.16. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.
Stap 22

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 23

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.+75°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 24

Span de achterste bevestiging van de draagarm aan. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.+75°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 25

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Opel Meriva X03. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 26

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 27

Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 28

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Opel Meriva X03. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 29

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Opel Meriva X03
Stap 30

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 31

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 32

Verwijder de krik en de wielblokken.
