Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
FORD Focus II Sedan (DB_, FCH, DH) 1.4, FORD Focus II Sedan (DB_, FCH, DH) 1.6 TDCi, FORD Focus II Sedan (DB_, FCH, DH) 1.6, FORD Focus II Sedan (DB_, FCH, DH) 1.6 Ti, FORD Focus II Sedan (DB_, FCH, DH) 2.0, FORD Focus II Sedan (DB_, FCH, DH) 1.6 TDCi, FORD Focus II Sedan (DB_, FCH, DH) 1.6 TDCi, FORD Focus II Sedan (DB_, FCH, DH) 1.8 TDCi, FORD Focus II Sedan (DB_, FCH, DH) 2.0 TDCi, FORD Focus II Sedan (DB_, FCH, DH) 1.8 Flexifuel, FORD Focus II Sedan (DB_, FCH, DH) 1.8 Flexifuel, FORD Focus II Sedan (DB_, FCH, DH) 2.0 TDCi, FORD Focus II Sedan (DB_, FCH, DH) 1.8 … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

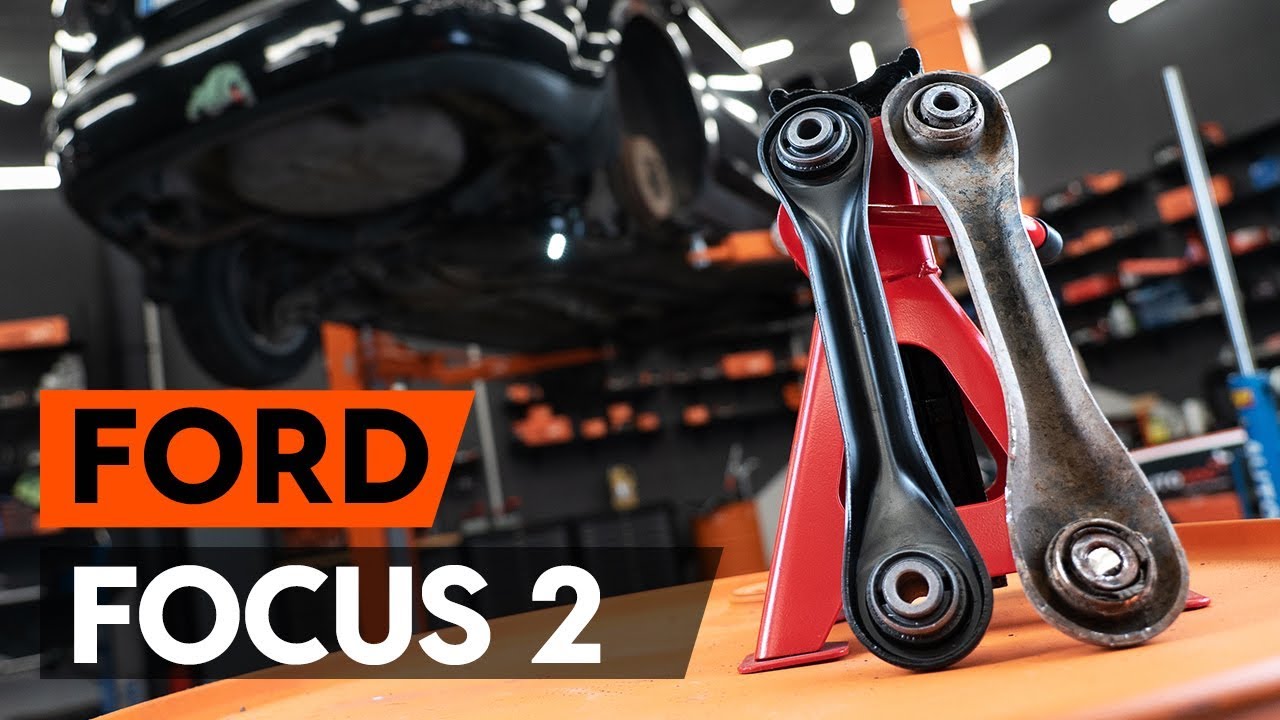

Hoe een voorste draagarm vervangen op een FORD FOCUS 2 (DA) [HANDLEIDING AUTODOC]

Hoe voorste onderste arm vervangen bij een Ford Focus MK2 – vervangingshandleiding

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – Ford Focus MK2. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Kopervet

                      Dopsleutel nr.15

                      Dopsleutel nr.18

                      Combinatiesleutel Nr.22

                      Krachtdop voor velgen Nr.19

                      Ratelsleutel

                      Momentsleutel

                      Kogelgewrichttrekker

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Ford Focus MK2. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Voor het vervangen van de onderste draagarm van een onafhankelijke wielophanging moet bij sommige auto's een deel van de afvoerleidingen van de hulpverwarming worden verwijderd.
NB: alle werkzaamheden aan de auto Ford Focus MK2 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Ford Focus MK2. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Verwijder de onderste geluidsisolatie.

Let op!
Sommige voertuigen hebben geen onderste geluidsisolatie.
Stap 7

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Behandel alle verbindingen van de draagarmen. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Ford Focus MK2. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 8

Schroef de bevestigingsmoer van het kogelgewricht los. Gebruik een combinatie steeksleutel Nr.22
Stap 9

Maak de bevestigingsmoer los, verwijder de draagarm van de fusee middels een kogelgewrichttrekker.
Stap 10

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 11

Verwijder het voorste bevestigingsstuk van de wieldraagarm. Gebruik een koevoet. Gebruik een hamer.
Stap 12

Schroef de bevestiging van de achterste arm los. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 13

Verwijder het achterste bevestigingsstuk van de wieldraagarm.
Stap 14

Verwijder de arm. Gebruik een koevoet.
Stap 15

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Installeer een nieuwe arm.

Vervanging: voorste onderste arm – Ford Focus MK2. De experts van AUTODOC bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 17

Monteer de voorste bevestiging van de draagarm. Draai ze niet vast.
Stap 18

Verbind het kogelgewricht met de fusee.
Stap 19

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 20

Plaats de bevestigingsmoer van het kogelgewricht.
Stap 21

Monteer de achterste bevestigingspunten voor de draagarm.

Stap 22

Schroef de bevestiging van de achterste arm vast. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 23

Schroef de bevestiging van de voorste arm vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 175 Nm.
Stap 24

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een dopsleutel Nr.15. Gebruik een momentsleutel. Draai deze vast tot een koppel van 115 Nm.
Stap 25

Span de bevestigingsmoer van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.22 Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.
Stap 26

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Ford Focus MK2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 27

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 28

Installer het wiel.

Vervanging: voorste onderste arm – Ford Focus MK2. Tips van de experts van AUTODOC:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 29

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 30

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 31

Verwijder de krik en de wielblokken.
