Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI 80 Sedan (8C2, B4) 1.9 TD, AUDI 80 Sedan (8C2, B4) 1.9 TDI, AUDI 80 Sedan (8C2, B4) 1.6, AUDI 80 Sedan (8C2, B4) 1.6 E, AUDI 80 Sedan (8C2, B4) 2.0 E, AUDI 80 Sedan (8C2, B4) 2.0 E 16V, AUDI 80 Sedan (8C2, B4) 2.3 E, AUDI 80 Sedan (8C2, B4) 2.6, AUDI 80 Sedan (8C2, B4) 2.8, AUDI 80 Sedan (8C2, B4) 2.0 E 16V quattro, AUDI 80 Sedan (8C2, B4) 2.0 E quattro, AUDI 80 Sedan (8C2, B4) S2 quattro, AUDI 80 Sedan (8C2, B4) 2.3 E quattro, AUDI 80 Sedan (8C2, B4) 2.6 quattro, AUDI 80 Sedan (8C2, B4) 2.8 quattro, AUDI 80 Sedan (8C2, B4) 2.0 quattro … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

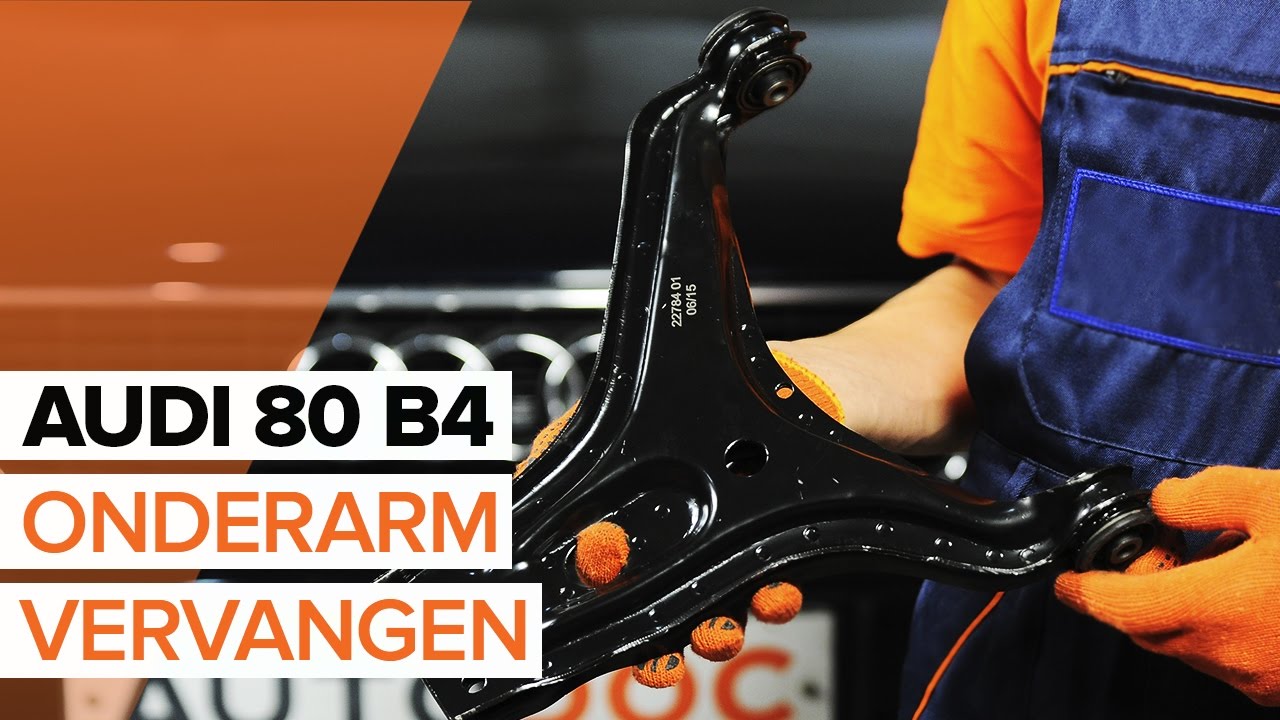

Hoe een voorste onderarm vervangen op een AUDI 80 B4 [HANDLEIDING]

Hoe voorste onderste arm vervangen bij een Audi 80 B4 – vervangingshandleiding

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – Audi 80 B4. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Keramisch vet voor hoge temperaturen

                      Momentsleutel

                      Dopsleutel nr.17

                      Combinatiesleutel Nr.17

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Platte Schroevendraaier

                      Rubberhamer

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Audi 80 B4. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Audi 80 B4. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Audi 80 B4
Stap 5

Neem het wiel eraf.
Stap 6

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 8

Verwijder de bevestigingsbout.
Stap 9

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.17 (2 stuks).
Stap 10

Verwijder het voorste bevestigingsstuk van de wieldraagarm.

Stap 11

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.17 (2 stuks).
Stap 12

Verwijder het achterste bevestigingsstuk van de wieldraagarm.

Stap 13

Ontkoppel het kogelgewricht van de fusee. Gebruik een rubberen hamer.
Stap 14

Verwijder de arm.
Stap 15

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 16

Verwijder het kogelgewricht. Gebruik een rubberen hamer.
Stap 17

Verbind het kogelgewricht met de draagarm. Gebruik een rubberen hamer. Gebruik een platte schroevendraaier.
Stap 18

Draai de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden aan. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.
Stap 19

Reinig de montageplekken van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 20

Installeer een nieuwe arm. Gebruik een rubberen hamer.
Stap 21

Plaats de bevestigingsstukken van de wieldraagarm.

Stap 22

Verbind het kogelgewricht met de fusee. Gebruik een rubberen hamer.
Stap 23

Breng de bevestigingsbouten aan.
Stap 24

Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 25

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 26

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.17 (2 stuks). Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 27

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een combinatie steeksleutel Nr.17 (2 stuks). Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 28

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Audi 80 B4. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 29

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 30

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet voor hoge temperaturen.
Stap 31

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.
Stap 32

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Audi 80 B4
Stap 33

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 34

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 35

Verwijder de krik en de wielblokken.
