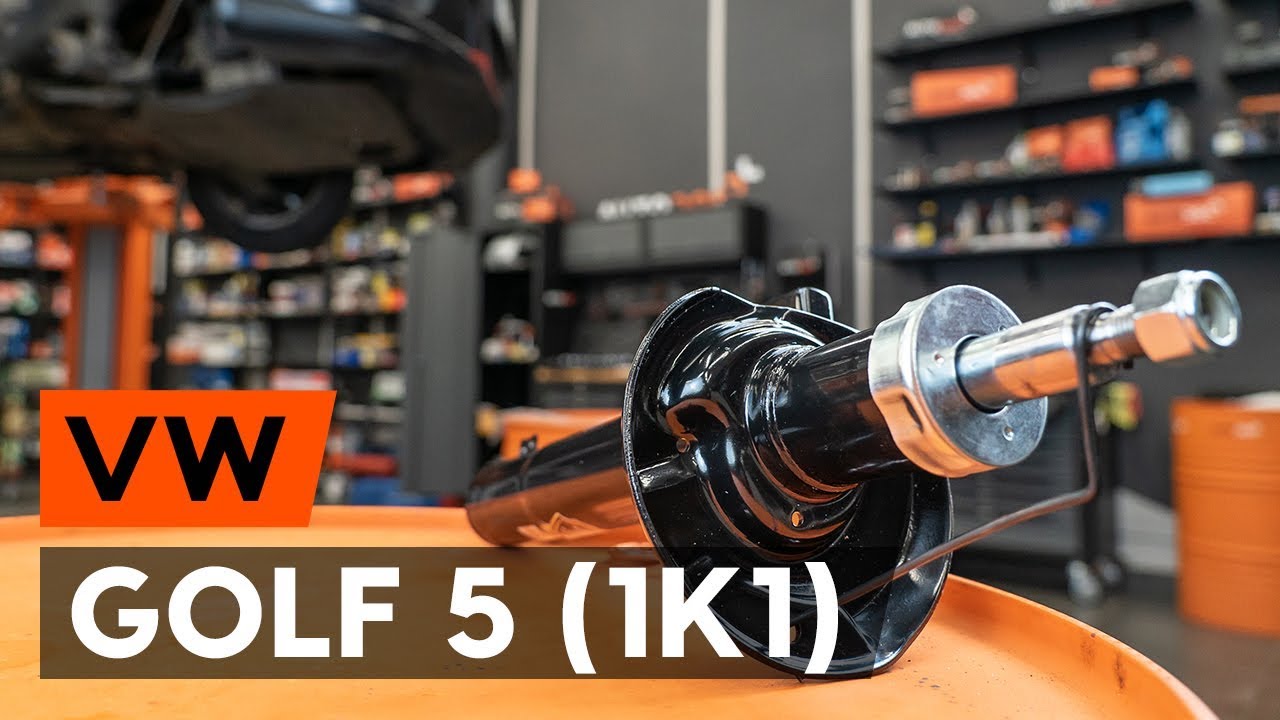

Hoe veerpoot vooraan vervangen bij een VW Golf 5 – vervangingshandleiding

downloads: 0

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een veerpoot vooraan vervangen op een VW GOLF 5 (1K1) [AUTODOC-TUTORIAL]

Hoe veerpoot vooraan vervangen bij een VW Golf 5 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Schokbrekers voor de Golf V Hatchback (1K1) en andere VW-modellen

Alternatieve producten

Schokdemper

Vervanging: veerpoot – VW Golf 5. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Kopervet

                      Remmenreiniger

                      Combinatiesleutel Nr.17

                      Dopsleutel nr.13

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Dopsleutel nr.21

                      Dopsleutel nr.27

                      inbus bit nr. H6

                      XZN opzetstuk nr.12

                      Krachtdop voor velgen Nr.17

                      Schokdempersleutel

                      Ratelsleutel

                      Momentsleutel

                      Wringijzer

                      Koevoet

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: veerpoot – VW Golf 5. AUTODOC beveelt aan:

Beide veerpoten van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse veerpoten van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: veerpoot – VW Golf 5. Hanteer de volgende procedure:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Verwijder de afdichting van het afvoerrooster.
Stap 4

Hef het afvoerrooster omhoog en verwijder het.
Stap 5

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik de WD-40 spray.
Stap 6

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.
Stap 8

Draai het bevestigingsbout van de wielnaaf los. Gebruik een dopsleutel Nr.27. Gebruik een wringijzer.
Stap 9

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 10

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 11

Draai de wielbouten los.

Vervanging: veerpoot – VW Golf 5. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 12

Neem het wiel eraf.
Stap 13

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een koevoet.
Stap 14

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 15

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 16

Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 17

Verwijder de stabilisatorstang.
Stap 18

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.18. Gebruik XZN #12. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 19

Verwijder de bevestigingsbout.
Stap 20

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: veerpoot – VW Golf 5. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 21

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.
Stap 22

Koppel het kogelslijpstuk los van de arm.
Stap 23

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.27.
Stap 24

Verwijder de bevestigingsbout.
Stap 25

Verwijder de aandrijfas.
Stap 26

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 27

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 28

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen. Gebruik een ratelsleutel.
Stap 29

Ontkoppel de fusee van de veerpoot.
Stap 30

Schroef de bovenste bevestiging van de veerpootmontage los.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten. VW Golf 5
Stap 31

Verwijder de veerpoot.
Stap 32

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: veerpoot – VW Golf 5. Tip van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 33

Duw de veer samen.
Stap 34

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 35

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel.
Stap 36

Verwijder de bovenste veerpootbevestiging.
Stap 37

Maak de schroefveer los.
Stap 38

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: veerpoot – VW Golf 5. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 39

Verwijder de veer.
Stap 40

Verwijder de oude schokdemper uit de hydraulische veerspanner.

Vervanging: veerpoot – VW Golf 5. Tip van AUTODOC:
Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 41

Installeer de nieuwe schokdemper op de hydraulische veerspanner.
Stap 42

Installeer de veer op de schokdemper.
Stap 43

Installeer de stofkap en het aanslagrubber op de nieuwe schokdemper.
Stap 44

Duw de veer samen.
Stap 45

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 46

Span de moer van de zuigerstang van de veerpoot aan. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

Vervanging: veerpoot – VW Golf 5. Deskundigen bevelen aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 47

Ontspan de veer.
Stap 48

Verwijder de gemonteerde veerpoot.
Stap 49

Installeer de veerpoot in de wielkast.
Stap 50

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten. VW Golf 5
Stap 51

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 52

Zet de veerpoot vast op de fusee.
Stap 53

Breng de bevestigingsbouten aan.
Stap 54

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik XZN #12. Gebruik een ratelsleutel.

Stap 55

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: veerpoot – VW Golf 5. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 56

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 57

Monteer de aandrijfas in de wielnaaf.
Stap 58

Verbind het kogelgewricht met de draagarm.
Stap 59

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 60

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 61

Installeer de dwarse koppelstang.
Stap 62

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een combinatie steeksleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 63

Maak de remslang vast aan de veerpoot. Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot.
Stap 64

Installeer de bout van de aandrijfas en span deze aan. Gebruik een dopsleutel Nr.27.
Stap 65

Behandel de veerpootbevestigingen. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 66

Reinig het oppervlak van de remschijf. Gebruik een staalborstel.
Stap 67

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.

Stap 68

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: veerpoot – VW Golf 5. Tips van de experts van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 69

Installer het wiel.

Vervanging: veerpoot – VW Golf 5. Deskundigen bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 70

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 71

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 15 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 72

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 73

Installeer het afvoerrooster en maak het stevig vast.
Stap 74

Installeer de afdichting van het afvoerrooster.
Stap 75

Laat de wagen zaken.
Stap 76

Schroef de bevestiging vast die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.27. Gebruik een momentsleutel. Draai deze vast tot een koppel van 200 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 77

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 78

Verwijder de krik en de wielblokken.
Stap 79

Verwijder de beschermhoes van het spatbord.
Stap 80

Sluit de motorkap.
