Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA PRIUS Hatchback (NHW20_) 1.5 Hybrid (NHW20_) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

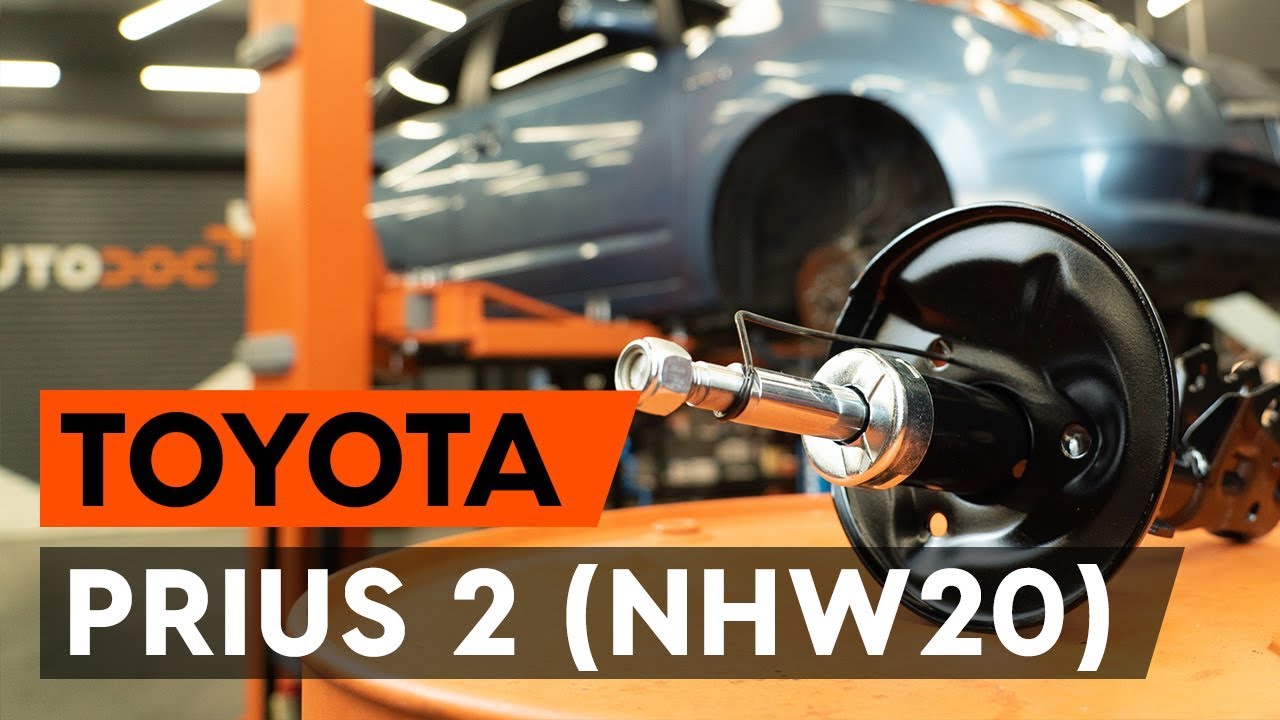

Hoe een veerpoot vooraan vervangen op een TOYOTA PRIUS 2 (NHW20) [AUTODOC-TUTORIAL]

Hoe veerpoot vooraan vervangen bij een Toyota Prius 2 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Schokbrekers voor de PRIUS Hatchback (NHW20_) en andere TOYOTA-modellen

Schokdemper

Schokdemper voor Prius II Liftback (XW20) Benzine/Elektro (112 Pk)

Vervanging: veerpoot – Toyota Prius 2. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.17

                        Combinatiesleutel Nr.19

                        Dopsleutel nr.10

                        Dopsleutel nr.12

                        Dopsleutel nr.14

                        Dopsleutel nr.17

                        Dopsleutel nr.19

                        Inbus bit nr. H6

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Koevoet

                        Kettingsleutel

                        Hydraulische veerspanner

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: veerpoot – Toyota Prius 2. Tip van AUTODOC:

Beide veerpoten van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse veerpoten van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: veerpoot – Toyota Prius 2. Aanbevolen volgorde van stappen:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Schroef de bevestigingen van de ruitenwisserarmen los. Gebruik een dopsleutel Nr.14. Gebruik een ratelsleutel.
Stap 4

Verwijder de wisserarmen.
Stap 5

Neem de wisserarmkappen van hun plek.
Stap 6

Behandel de bevestigingsmiddelen van het ruitenwissermechanisme met een daarvoor bedoeld middel. Gebruik de WD-40 spray.
Stap 7

Trek de ruitenwisserstekker eruit.
Stap 8

Schroef de bevestigingsmiddelen van de afdekplaat van het ruitenwissermechanisme los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 9

Neem de met het ruitenwissermechanisme verbonden afdekplaat van zijn plek.
Stap 10

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 12

Zet de wielen vast met behulp van wielblokken.
Stap 13

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 14

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 15

Draai de wielbouten los.

Vervanging: veerpoot – Toyota Prius 2. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 16

Neem het wiel eraf.
Stap 17

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 19

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.17. Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel.
Stap 20

Verwijder de stabilisatorstang.

Vervanging: veerpoot – Toyota Prius 2. AUTODOC beveelt aan:
Inspecteer de stabilisatorbussen. Vervang ze indien nodig.
Stap 21

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19. Gebruik een dopsleutel Nr.19. Gebruik een wringijzer.
Stap 23

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 24

Verwijder de bevestigingsbouten.
Stap 25

Ontkoppel de fusee van de veerpoot.
Stap 26

Schroef de bovenste bevestiging van de veerpootmontage los.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten. Toyota Prius 2
Stap 27

Verwijder de veerpoot.
Stap 28

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: veerpoot – Toyota Prius 2. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 29

Duw de veer samen.
Stap 30

Verwijder de bevestigingsdop van de veerpoot. Gebruik een koevoet.
Stap 31

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 32

Verwijder de schokdemperbevestiging, de kap en het aanslagrubber. Gebruik een koevoet.

Vervanging: veerpoot – Toyota Prius 2. AUTODOC beveelt aan:
Onderzoek de bevestiging, de stofkap en het aanslagrubber van de schokdemper grondig. Vervang hen indien nodig.
Stap 33

Maak de schroefveer los.
Stap 34

Verwijder de veer.
Stap 35

Verwijder de oude schokdemper uit de hydraulische veerspanner.

Vervanging: veerpoot – Toyota Prius 2. Deskundigen bevelen aan:
Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 36

Installeer de nieuwe schokdemper op de hydraulische veerspanner.
Stap 37

Installeer de veer op de schokdemper.
Stap 38

Duw de veer samen.
Stap 39

Plaats de lager, de stofhoes en de stootrubber op de schokdemper.
Stap 40

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.19. Maak gebruik van een kettingsleutel. Gebruik een momentsleutel. Draai deze vast tot een koppel van 47 Nm.

Vervanging: veerpoot – Toyota Prius 2. De experts van AUTODOC bevelen aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 41

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 42

Plaats de bevestigingsdop van de veerpoot.
Stap 43

Ontspan de veer.
Stap 44

Verwijder de gemonteerde veerpoot.
Stap 45

Installeer de veerpoot in de wielkast.
Stap 46

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten. Toyota Prius 2
Stap 47

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 48

Zet de veerpoot vast op de fusee.
Stap 49

Breng de bevestigingsbouten aan.
Stap 50

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Toyota Prius 2 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 51

Schroef het bevestigingsstuk dat de veerpoot en de fusee met elkaar verbindt in. Gebruik een combinatie steeksleutel Nr.19. Gebruik een dopsleutel Nr.19.
Stap 52

Maak de remslang vast aan de veerpoot. Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 53

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 153 Nm.
Stap 54

Installeer de dwarse koppelstang.
Stap 55

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 74 Nm.
Stap 56

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 57

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 58

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: veerpoot – Toyota Prius 2. AUTODOC beveelt aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 59

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Toyota Prius 2
Stap 60

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 61

Laat de wagen zaken.
Stap 62

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.12. Gebruik een momentsleutel. Draai deze vast tot een koppel van 39 Nm.
Stap 63

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 64

Plaats de met het ruitenwissermechanisme samengevoegde afdekplaat.
Stap 65

Schroef de bevestigingsmiddelen van de afdekplaat van het ruitenwissermechanisme in. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 66

Steek de ruitenwisserstekker in de aansluiting.
Stap 67

Plaats de wisserarmkappen.
Stap 68

Installeer de wisserarmen.

Vervanging: veerpoot – Toyota Prius 2. Tip:
Zorg ervoor dat u de wisserarmen aan de bestuurders- en passagierszijden niet omwisselt.
Stap 69

Schroef de bevestigingen van de ruitenwisserarmen vast. Gebruik een dopsleutel Nr.14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 21 Nm.
Stap 70

Verwijder de beschermhoes van het spatbord.
Stap 71

Sluit de motorkap.
Stap 72

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.
Stap 73

Verwijder de krik en de wielblokken.
