Hoe spiraalveer vooraan vervangen bij een Renault Scenic 2 – vervangingshandleiding

downloads: 1

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

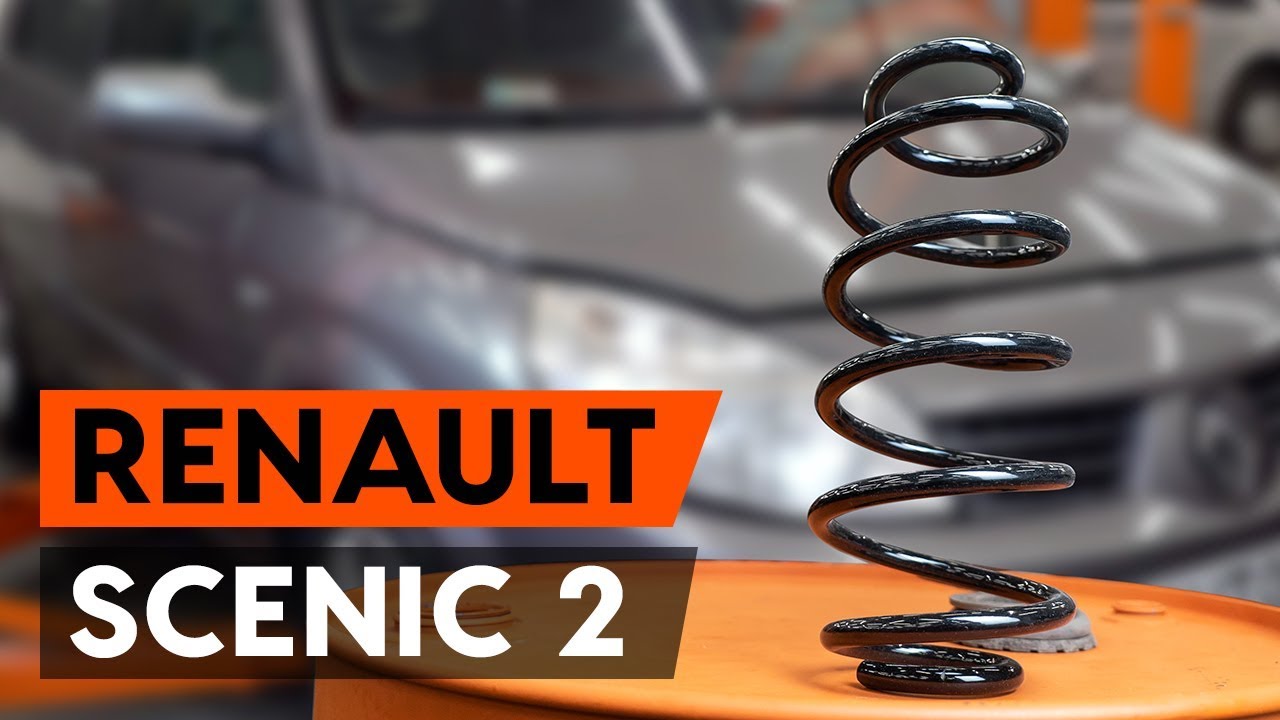

Hoe een spiraalveer vooraan vervangen op een RENAULT SCENIC 2 (JM) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een Renault Scenic 2 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Veren voor de SCÉNIC II (JM0/1_) en andere RENAULT-modellen

Alternatieve producten

Chassisveer

Vervanging: spiraalveer – Renault Scenic 2. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Kopervet

                      Dopsleutel nr.10

                      Dopsleutel nr.13

                      Dopsleutel nr.17

                      Dopsleutel nr.18

                      Torx bit T20

                      inbus bit nr. H6

                      Combinatiesleutel Nr.19

                      Krachtdop voor velgen Nr.19

                      Schokdempersleutel

                      Ratelsleutel

                      Momentsleutel

                      Vlakke beitel

                      Wringijzer

                      Hamer

                      Koevoet

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: spiraalveer – Renault Scenic 2. De experts van AUTODOC bevelen aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
NB: alle werkzaamheden aan de auto Renault Scenic 2 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Draai het bevestigingsstuk van de linker paravan los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 4

Verwijder de rubberen afdichting.
Stap 5

Verwijder de linker paravan.
Stap 6

Draai het bevestigingsstuk van de rechter paravan los. Gebruik Torx T20.
Stap 7

Til de rechter paravan een beetje op.
Stap 8

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 9

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 10

Zet de wielen vast met behulp van wielblokken.
Stap 11

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 12

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 13

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Renault Scenic 2
Stap 14

Neem het wiel eraf.
Stap 15

Reinig de bevestigingen die de koppelstang met de veerpoot verbinden, en deze die de schokdemper aan de fusee vastmaken. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 16

Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een dopsleutel Nr.17.
Stap 17

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een koevoet.
Stap 18

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 19

Verwijder de bevestigingsbout.

Stap 20

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 21

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 22

Verwijder de bevestigingsbout.
Stap 23

Ontkoppel het kogelgewricht van de fusee. Gebruik een koevoet.
Stap 24

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 25

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen. Gebruik een ratelsleutel.
Stap 26

Ontkoppel de fusee van de veerpoot. Gebruik een hamer. Gebruik een platte beitel voor metaalbewerking.
Stap 27

Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.

AUTODOC raadt aan:
Renault Scenic 2 – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 28

Verwijder de veerpoot.
Stap 29

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Renault Scenic 2. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 30

Duw de veer samen.
Stap 31

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 32

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.19 Gebruik inbussleutel nr. H6
Stap 33

Verwijder de bovenste veerpootbevestiging.
Stap 34

Maak de schroefveer los.
Stap 35

Verwijder de veer.

AUTODOC raadt aan:
Vervanging: spiraalveer – Renault Scenic 2. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 36

Installeer de veer op de schokdemper.
Stap 37

Duw de veer samen.
Stap 38

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 39

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik inbussleutel nr. H6 Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

AUTODOC raadt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 40

Ontspan de veer.
Stap 41

Verwijder de gemonteerde veerpoot.
Stap 42

Installeer de veerpoot in de wielkast.
Stap 43

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Renault Scenic 2 – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 44

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 45

Zet de veerpoot vast op de fusee.
Stap 46

Hef de hydraulische transmissie krik 10-15 cm omhoog.

Stap 47

Verwijder de sleutelkop die gebruikt wordt om de schockdemper van de fusee los te koppelen.
Stap 48

Behandel de veerpootbevestigingen. Gebruik de WD-40 spray.
Stap 49

Installeer een nieuwe bout op de fusee en span deze aan. Gebruik een dopsleutel Nr.18.
Stap 50

Reinig de montagelocatie van het kogelgewricht. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 51

Verbind het kogelgewricht met de fusee.
Stap 52

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – Renault Scenic 2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 53

Breng de bevestigingsbouten aan.
Stap 54

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 55

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 105 Nm.
Stap 56

Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Maak de remslang vast aan de veerpoot.
Stap 57

Installeer de dwarse koppelstang.
Stap 58

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 44 Nm.
Stap 59

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 60

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 61

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Renault Scenic 2
Stap 62

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 63

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 21 Nm.
Stap 64

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 65

Monteer de rechter paravan en zet deze stevig vast.
Stap 66

Schroef de bevestigingsstukken van de rechter paravan in. Gebruik Torx T20.
Stap 67

Monteer de paravan aan de linkerkant.
Stap 68

Schroef het bevestigingsstuk van de linker paravan in. Gebruik een dopsleutel Nr.10.
Stap 69

Breng de rubberen afdichting aan.
Stap 70

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 71

Verwijder de beschermhoes van het spatbord.
Stap 72

Sluit de motorkap.
Stap 73

Verwijder de krik en de wielblokken.
