Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
MERCEDES-BENZ E-Klasse Sedan (W210) E 220 D (210.004), MERCEDES-BENZ E-Klasse Sedan (W210) E 250 D (210.010), MERCEDES-BENZ E-Klasse Sedan (W210) E 300 D (210.020), MERCEDES-BENZ E-Klasse Sedan (W210) E 230 (210.037), MERCEDES-BENZ E-Klasse Sedan (W210) E 320 (210.055), MERCEDES-BENZ E-Klasse Sedan (W210) E 290 Turbo-D (210.017), MERCEDES-BENZ E-Klasse Sedan (W210) E 280 (210.053), MERCEDES-BENZ E-Klasse Sedan (W210) E 420 (210.072), MERCEDES-BENZ E-Klasse Sedan (W210) E 50 AMG (210.072), MERCEDES-BENZ E-Klasse Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ E-Klasse Sedan (W210) E 280 (210.063), MERCEDES-BENZ E-Klasse Sedan (W210) E 280 4-matic (210.081), MERCEDES-BENZ E-Klasse Sedan (W210) E 320 (210.065), MERCEDES-BENZ E-Klasse Sedan (W210) E 300 Turbo-D (210.025), MERCEDES-BENZ E-Klasse Sedan (W210) E 320 4-matic (210.082), MERCEDES-BENZ E-Klasse Sedan (W210) E 250 Turbo-D (210.015), MERCEDES-BENZ E-Klasse Sedan (W210) E 200 D (210.003), MERCEDES-BENZ E-Klasse Sedan (W210) E 240 (210.061), MERCEDES-BENZ E-Klasse Sedan (W210) E 430 (210.070), MERCEDES-BENZ E-Klasse Sedan (W210) E 200 Kompressor (210.045), MERCEDES-BENZ E-Klasse Sedan (W210) E 55 AMG (210.074), MERCEDES-BENZ E-Klasse Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ E-Klasse Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ E-Klasse Sedan (W210) E 220 D, MERCEDES-BENZ E-Klasse Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ E-Klasse Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ E-Klasse Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ E-Klasse Sedan (W210) E 320 CDI (210.026), MERCEDES-BENZ E-Klasse Sedan (W210) E 430 4-matic (210.083), MERCEDES-BENZ E-Klasse Sedan (W210) E 200 Kompressor (210.048), MERCEDES-BENZ E-Klasse Sedan (W210) E 240 (210.062), MERCEDES-BENZ E-Klasse Sedan (W210) E 36 AMG, MERCEDES-BENZ E-Klasse Sedan (W210) E 220 CDI (210.006) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een achterste draagarm vervangen op een MERCEDES-BENZ E W210 HANDLEIDING | AUTODOC

Hoe achterste onderste arm vervangen bij een Mercedes W210 – vervangingshandleiding

Alternatieve producten

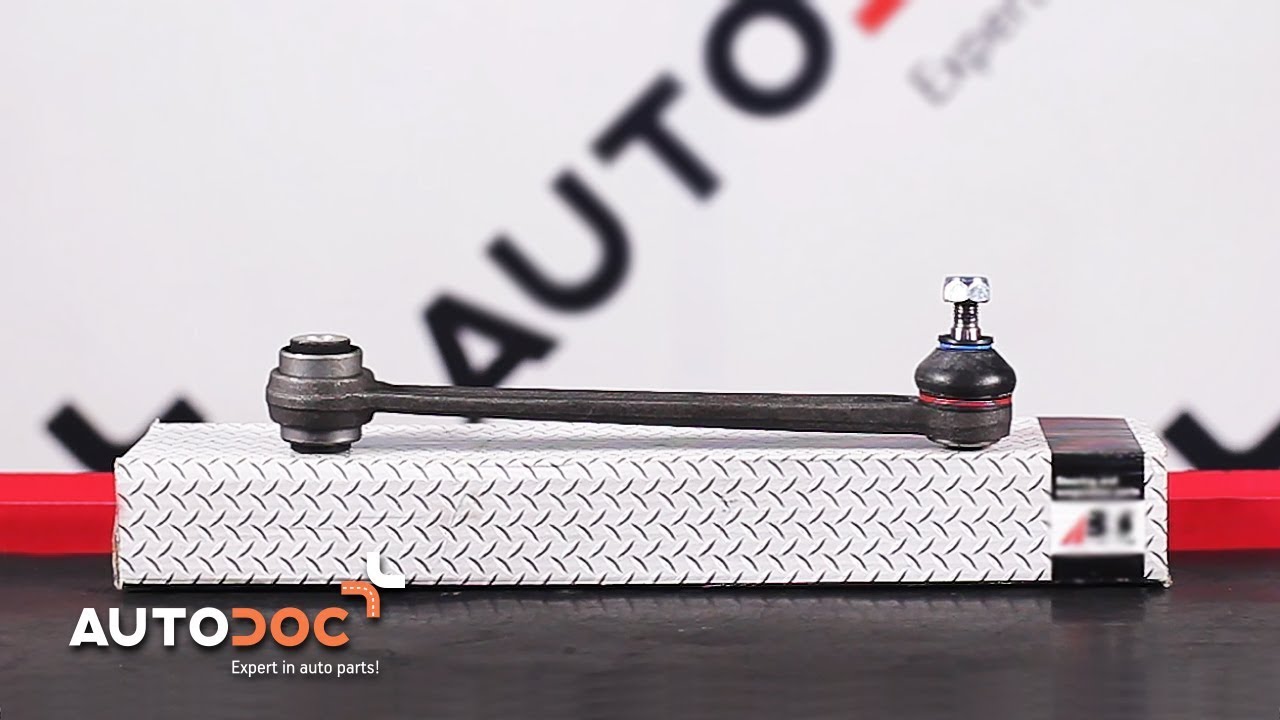

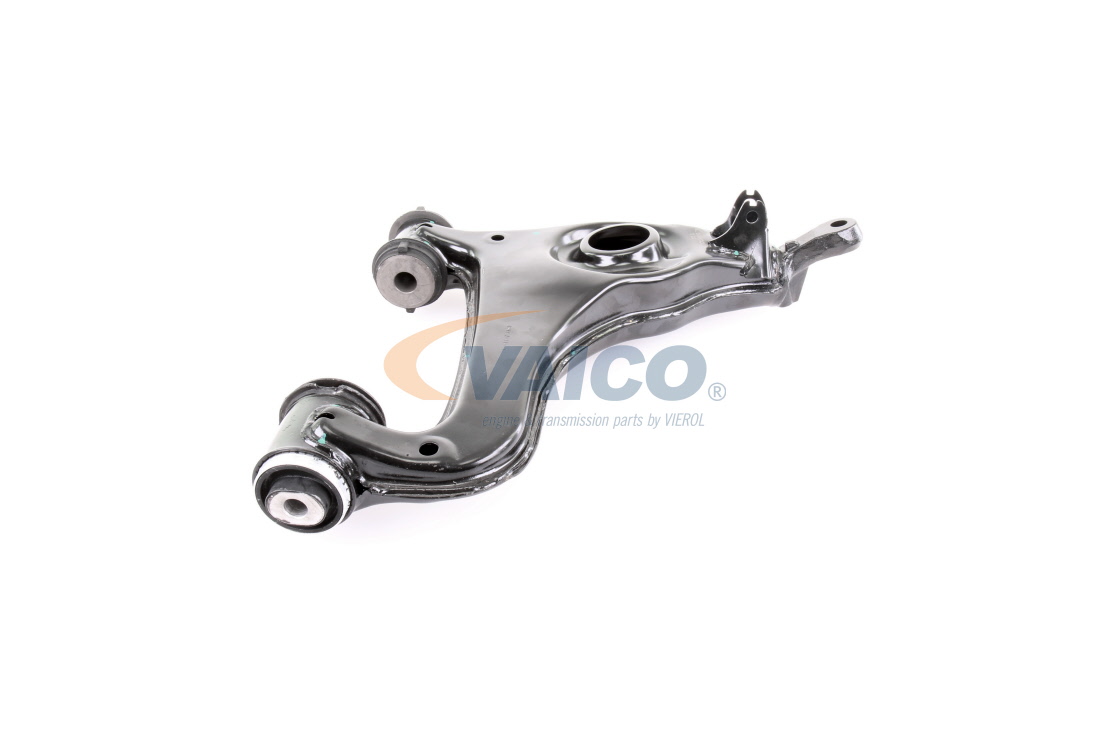

Draagarm

Vervanging: achterste onderste arm – Mercedes W210. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.17

                      Slagmoerdop №19

                      Torx bit T20

                      XZN opzetstuk nr.M10

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Hamer

                      Kogelgewrichttrekker

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: achterste onderste arm – Mercedes W210. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
NB: alle werkzaamheden aan de auto Mercedes W210 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Mercedes W210
Stap 5

Neem het wiel eraf.
Stap 6

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 7

Schroef het bevestigingsmiddel dat de draagarm met de achterfusee verbindt los. Gebruik een combinatie steeksleutel Nr.17
Stap 8

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik XZN #M10. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 9

Verwijder het achterste bevestigingsstuk van de wieldraagarm. Gebruik een hamer.
Stap 10

Koppel de bedrading van de ABS-sensor los van de draagarm van de ophanging.
Stap 11

Verwijder de arm. Gebruik een kogelgewrichttrekker.
Stap 12

Maak het bevestigingsmiddel van de houder van de ABS-sensor schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 13

Schroef de bevestiging van de beugel met de arm los. Gebruik Torx T20. Gebruik een ratelsleutel.
Stap 14

Verwijder de beugel van de arm.

Stap 15

Installeer de houder op een nieuwe arm.
Stap 16

Span de bevestiging van de beugel met de arm aan. Gebruik Torx T20. Gebruik een ratelsleutel.
Stap 17

Installeer een nieuwe draagarm.
Stap 18

Installeer de achterste bevestiging van de draagarm.

Stap 19

Schroef de achterste bevestigingen vast die de draagarm aan het hulpframe verbinden. Gebruik XZN #M10. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 20

Maak het bevestigingsmiddel dat de draagarm met de achterfusee verbindt vast. Gebruik een combinatie steeksleutel Nr.17 Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 21

Verbind de kabels van de ABS-sensor.
Stap 22

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 23

Span de achterste bevestiging aan die de draagarm aan het hulpframe verbindt. Gebruik XZN #M10. Gebruik een dopsleutel Nr.19. Draai deze vast tot een koppel van 70 Nm.
Stap 24

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Mercedes W210 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 25

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 26

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 27

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: achterste onderste arm – Mercedes W210. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 28

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Mercedes W210
Stap 29

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 30

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 31

Verwijder de krik en de wielblokken.
