Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4 … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

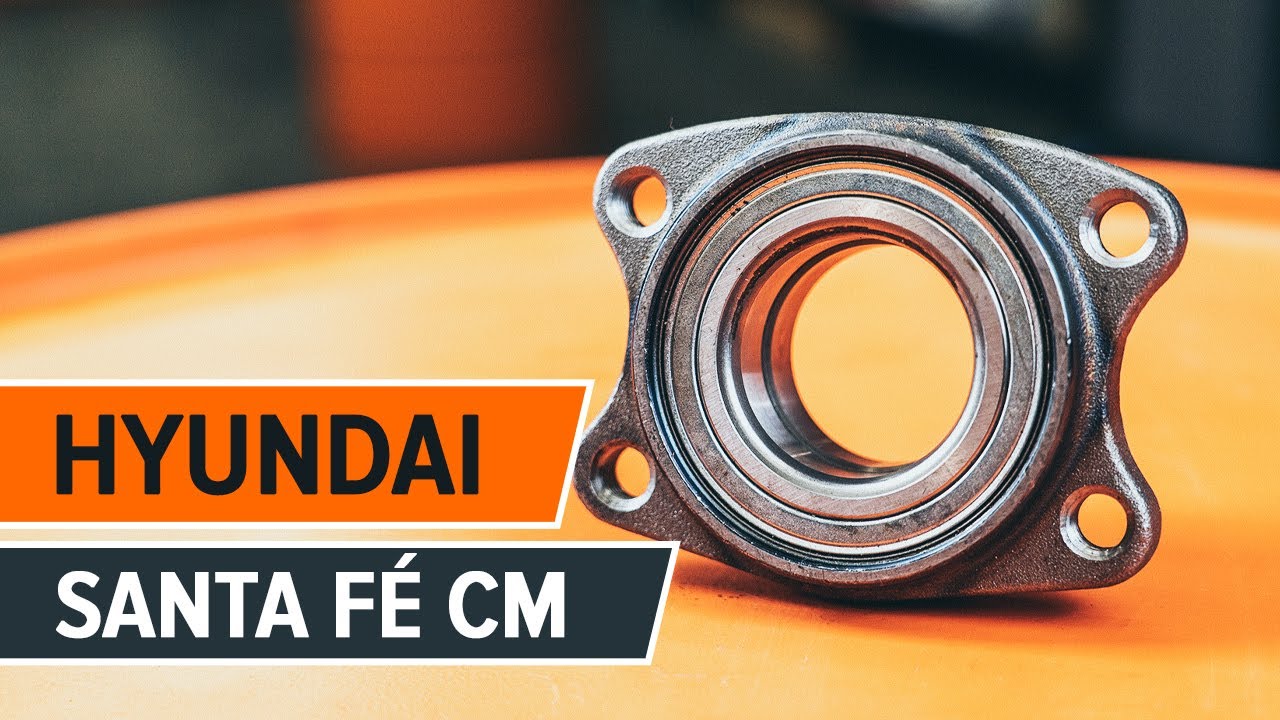

Hoe een voor wiellager vervangen op een HYUNDAI SANTA FÉ CM [HANDLEIDING]

Hoe wiellager vooraan vervangen bij een Hyundai Santa Fe CM – vervangingshandleiding

Alle onderdelen die u moet vervangen – Wiellager voor de SANTA FÉ II (CM) en andere HYUNDAI-modellen

Wiellagerset

        Wiellagerset voor Santa Fe II (CM) Benzine (277 Pk)

        Wiellagerset voor Santa Fe II (CM) Diesel (150 Pk)

        Wiellagerset voor Santa Fe II (CM) Benzine (174 Pk)

        Wiellagerset voor Santa Fe II (CM) Diesel (150 Pk)

        Wiellagerset voor Santa Fe II (CM) Benzine (170 Pk)

        Wiellagerset voor Santa Fe II (CM) Diesel (139 Pk)

        Wiellagerset voor Santa Fe II (CM) Diesel (139 Pk)

        Wiellagerset voor Santa Fe II (CM) Benzine (189 Pk)

        Wiellagerset voor Santa Fe II (CM) Benzine (189 Pk)

Vervanging: wiellager – Hyundai Santa Fe CM. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Universele reinigingsspray

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.18

                        Dopsleutel nr.14

                        Dopsleutel nr.17

                        Dopsleutel nr.18

                        Dopsleutel nr.32

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Kruisschroevendraaier

                        Hamer

                        Doorslag

                        Kniptangen

                        Tangen

                        Koevoet

                        Wielblok

Koop gereedschap

AUTODOC raadt aan:

Gebruik de lagermontage van uw Hyundai Santa Fe CM niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
NB: alle werkzaamheden aan de auto Hyundai Santa Fe CM dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Hyundai Santa Fe CM
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 7

Schroef de bevestiging van de remklauwbeugel los. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 8

Verwijder de remklauw inclusief de bevestiging ervan.

Vervanging: wiellager – Hyundai Santa Fe CM. De experts van AUTODOC bevelen aan:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.Controleer de remklauwhouder, de geleidepennen en de stofkappen van de remklauw. Reinig deze. Vervang ze indien nodig.
Stap 9

Maak de bevestigingsstukken van de remschijf schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 10

Schroef de montagebouten voor de remschijf los en verwijder de remschijf. Gebruik een kruisschroevendraaier.
Stap 11

Verwijder de splitpen die de wielmoer vastzet. Maak gebruik van een nijptang.
Stap 12

Schroef de wielmoer los. Gebruik een dopsleutel Nr.32. Gebruik een ratelsleutel.
Stap 13

Verwijder de bevestigingsmoer.
Stap 14

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 15

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 16

Verwijder de bevestigingsbout. Gebruik een hamer. Gebruik een doorslag.
Stap 17

Ontkoppel het kogelgewricht van de fusee.

Stap 18.1

Schroef het bevestigingsmiddel dat de wiellager met de fusee verbindt los.

Stap 18.2

Gebruik een dopsleutel Nr.14. Gebruik een ratelsleutel.
Stap 19

Verwijder de bevestigingsbouten.

Stap 20

Koppel de aandrijfas los van de fusee. Gebruik een hamer.

Stap 21

Verwijder de naaf en de lager samen, aangezien het een verzegelde eenheid betreft.
Stap 22

Maak de montageplek voor de wielnaaf schoon. Gebruik allesreiniger.

Stap 23

Monteer de nieuwe wielnaaf tezamen met het lager.
Stap 24

Monteer de aandrijfas in de wielnaaf.

Stap 25

Breng de bevestigingsbouten aan.

Stap 26.1

Maak het bevestigingsmiddel van de wielnaaflager vast.

Stap 26.2

Gebruik een combinatie steeksleutel Nr.14 Gebruik een dopsleutel Nr.14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 27

Verbind het kogelgewricht met de fusee.
Stap 28

Breng de bevestigingsbouten aan. Gebruik een hamer.
Stap 29

Maak de bevestiging vast die het kogelgewricht aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.

Stap 30

Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 31

Plaats de bevestigingsmoer.
Stap 32

Draai de wielnaafmoer aan. Gebruik een dopsleutel Nr.32. Gebruik een momentsleutel. Draai deze vast tot een koppel van 195 Nm.
Stap 33

Monteer een nieuwe splitpen voor de wielmoer. Maak gebruik van een nijptang. Gebruik een hamer.
Stap 34

Behandel de wielnaaf op de plek waar deze de remschijf raakt. Gebruik een kopersmeermiddel.

Stap 35

Monteer de nieuwe remschijf op de naaf en schroef de montagebouten in. Gebruik een kruisschroevendraaier.
Stap 36

Monteer de remklauw samen met de houder.
Stap 37

Span de remklauwbeugel aan. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 85 Nm.
Stap 38

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.

Stap 39

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 40

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: wiellager – Hyundai Santa Fe CM. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 41

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Hyundai Santa Fe CM
Stap 42

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 43

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 108 Nm.
Stap 44

Verwijder de krik en de wielblokken.
