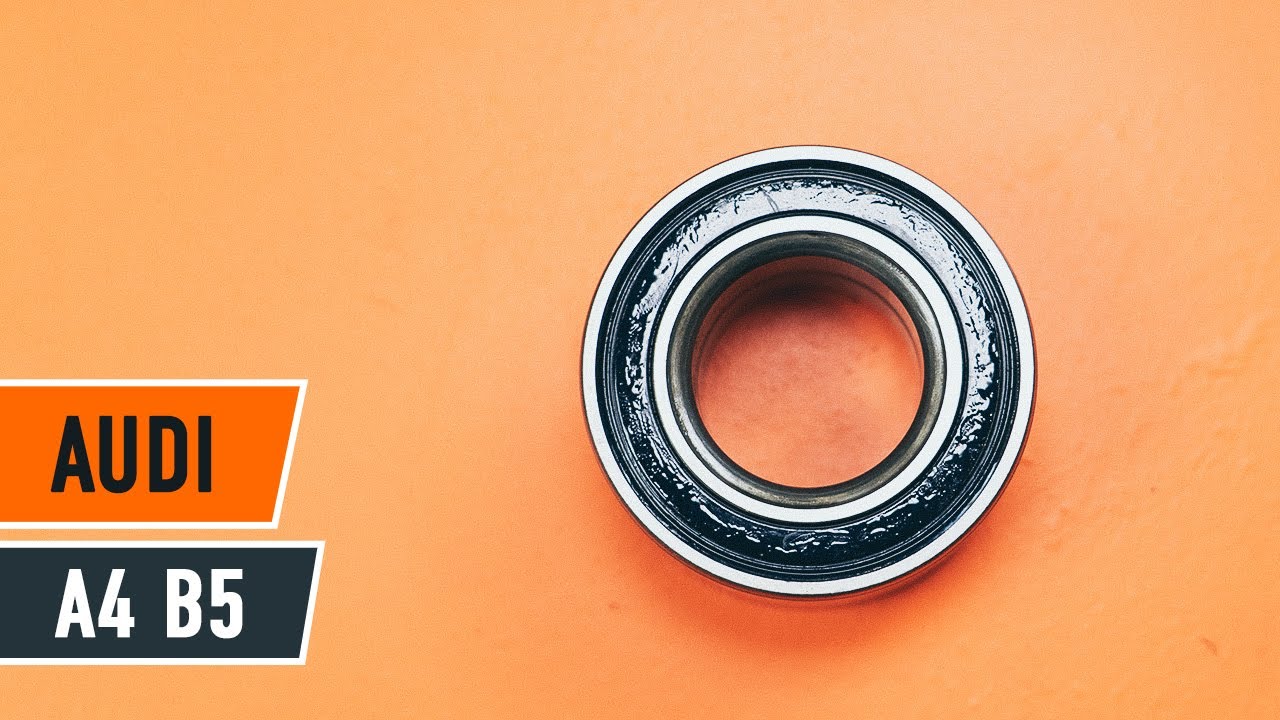

Hoe wiellager vooraan vervangen bij een Audi A4 B5 Avant – vervangingshandleiding
downloads:
0
Views:
10
0
Aantal keer gestemd – 0
Belangrijk!
Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Avant (8D5, B5) 1.8 T quattro,
AUDI A4 Avant (8D5, B5) 1.6,
AUDI A4 Avant (8D5, B5) 1.8,
AUDI A4 Avant (8D5, B5) 1.9 TDI,
AUDI A4 Avant (8D5, B5) 1.9 TDI,
AUDI A4 Avant (8D5, B5) 1.8 quattro,
AUDI A4 Avant (8D5, B5) 1.9 TDI quattro,
AUDI A4 Avant (8D5, B5) 1.9 TDI,
AUDI A4 Avant (8D5, B5) 1.9 TDI,
AUDI A4 Avant (8D5, B5) 1.8,
AUDI A4 Avant (8D5, B5) 1.8 quattro,
AUDI A4 Avant (8D5, B5) 1.6,
AUDI A4 Avant (8D5, B5) 1.9 Hybrid
…
Meer bekijken
De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.
Hoe een voor wiellager vervangen op een AUDI A4 B5 HANDLEIDING AUTODOC
Alle onderdelen die u moet vervangen – Wiellager voor de A4 Avant (8D5, B5) en andere AUDI-modellen
Vervanging: wiellager – Audi A4 B5 Avant. De experts van AUTODOC bevelen aan:
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
Gebruik de lagermontage van uw Audi A4 B5 Avant niet opnieuw.
Alle werkzaamheden moeten worden verricht met stilstaande motor.
Vervanging: wiellager – Audi A4 B5 Avant. Aanbevolen volgorde van stappen:
Stap 1
Zet de wielen vast met behulp van wielblokken.
Stap 2
Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3
Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4
Draai de wielbouten los.
Vervanging: wiellager – Audi A4 B5 Avant. De experts van AUTODOC bevelen aan:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5
Neem het wiel eraf.
Stap 6
Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7
Schroef de bevestiging van de remklauwbeugel los. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 8
Verwijder de bevestigingsbouten (2 stuks).
Stap 9
Verwijder de remklauw inclusief de bevestiging ervan.
Vervanging: wiellager – Audi A4 B5 Avant. Deskundigen bevelen aan:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.Controleer de remklauwhouder, de geleidepennen en de stofkappen van de remklauw. Reinig deze. Vervang ze indien nodig.
Stap 10
Verwijder de remschijf.
Stap 11
Maak het bevestigingsbout van de wielnaaf los. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 12
Schroef de naafmoer los. Gebruik een dopsleutel Nr.24. Gebruik een ratelsleutel.
Stap 13
Verwijder de bevestigingsbout.
Stap 14
Reinig de bevestiging die het kogelgewricht aan de fusee vastmaakt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 15
Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.18.
Stap 16
Ontkoppel de onderste arm van de fusee. Gebruik een koevoet. Gebruik een rubberen hamer.
Stap 17
Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18.1
Schroef de bevestigingsmoer van het einde aan de fusee.
Stap 18.2
Gebruik een dopsleutel Nr.13. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 19
Verwijder de bevestigingsbout.
Stap 20
Ontkoppel het spoorstangeinde van de fusee. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 21
Schroef de bovenste armbevestigingen los. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 22
Verwijder de bevestigingsbout. Gebruik een doorslag. Gebruik een hamer.
Stap 23
Neem de draagarmen van hun plek. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 24
Verwijder de bevestigingsmoer.
Stap 25
Verwijder de fusee samen met de naaf.
Stap 26
Verwijder de wielnaaf van de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen. Gebruik een hamer.
Stap 27
Duw de naaflager eruit. Maak gebruik van een uitdrijfset voor lagers en bussen. Gebruik een hamer.
Stap 28
Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 29
Duw de nieuwe lager in de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen. Gebruik een hamer.
Vervanging: wiellager – Audi A4 B5 Avant. Tip van AUTODOC:
Inspecteer de naaflager om er zeker van te zijn dat deze in de juiste stand staat. Voorkom dat de lager verkeerd geplaatst is.Houd direct op met drukken op het oppervlak van de lager, zodra deze in de montageplek gevoegd is.
Stap 30
Installeer de wielnaaf op de fusee. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 31
Installeer de fusee in de montage van de naaf.
Stap 32
Plaats de bevestigingsmoer.
Stap 33
Plaats de draagarmen. Gebruik een rubberen hamer.
Stap 34
Breng de bevestigingsbouten aan. Gebruik een hamer. Gebruik een doorslag.
Stap 35
Maak de bovenste armbevestigingen vast. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 36
Verbind het spoorstangeinde aan de fusee. Gebruik een rubberen hamer.
Stap 37
Breng de bevestigingsbouten aan.
Stap 38
Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 7 Nm.
Stap 39
Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 40
Verbind de onderste draagarm met de fusee.
Stap 41
Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 100 Nm.
Stap 42
Breng de bevestigingsbouten aan.
Stap 43
Span de naaf aan. Gebruik een dopsleutel Nr.24. Gebruik een momentsleutel. Draai deze vast tot een koppel van 115 Nm.+180°
AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 44
Reinig de naaf. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 45
Installeer de remschijf.
Stap 46
Behandel de bevestigingsbouten met een daarvoor bedoeld middel. Maak gebruik van een afdichtingsmiddel.
Stap 47
Reinig de montageplaatsen van de remklauw en de houder ervan. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 48
Monteer de remklauw samen met de houder.
Stap 49
Breng de bevestigingsbouten aan (2 stuks).
Stap 50
Span de remklauwbeugel aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 125 Nm.
Stap 51
Behandel het bevestigingsstuk dat het spoorstangeind met de fusee verbindt met een daarvoor bedoeld middel. Behandel de bevestigingen van het kogelgewricht. Behandel de bevestigingen die de draagarm aan de fusee verbinden. Gebruik een kopersmeermiddel.
Stap 52
Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 53
Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.
AUTODOC raadt aan:
Vervanging: wiellager – Audi A4 B5 Avant. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 54
Installer het wiel.
Vervanging: wiellager – Audi A4 B5 Avant. Tip:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 55
Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 56
Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 57
Verwijder de krik en de wielblokken.
