Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

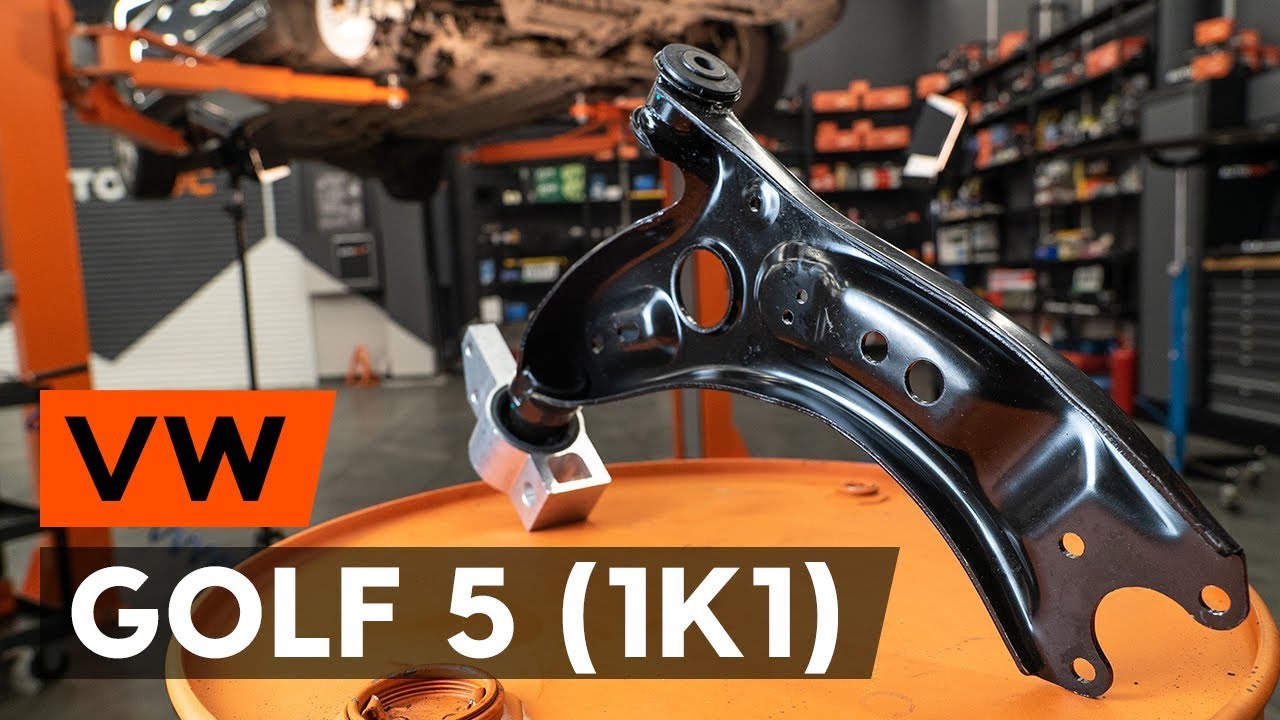

Hoe een voorste draagarm vervangen op een VW GOLF 5 (1K1) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een VW Golf 5 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de Golf V Hatchback (1K1) en andere VW-modellen

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – VW Golf 5. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel nr.12

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Wringijzer

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – VW Golf 5. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – VW Golf 5. Onderneem de volgende stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – VW Golf 5. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Maak de bevestigingen van de onderste afdekkap van de oliepan los. Gebruik een dopsleutel Nr.12.
Stap 7

Verwijder de afdekking van de oliepan.
Stap 8

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – VW Golf 5. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.Draag een ademhalingsmasker.
Stap 9

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.
Stap 10

Draai het voorste bevestigingsstuk van de draagarm los. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 11

Schroef de achterste bevestigingen los die de draagarm aan de carrosserie verbinden. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 12

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.
Stap 13

Verwijder de bevestigingsbouten. Gebruik een dopsleutel Nr.18. Gebruik een dopsleutel Nr.16.
Stap 14

Koppel het kogelslijpstuk los van de arm.

Stap 15

Verwijder de arm. Gebruik een koevoet.
Stap 16

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Installeer een nieuwe arm.

Vervanging: voorste onderste arm – VW Golf 5. De experts van AUTODOC bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 18

Monteer de voorste bevestiging van de draagarm. Draai ze niet vast.
Stap 19

Verbind het kogelgewricht met de draagarm.
Stap 20

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een dopsleutel Nr.16.
Stap 21

Monteer de achterste bevestigingspunten voor de draagarm.
Stap 22

Schroef de achterste bevestigingen vast die de draagarm aan de carrosserie verbinden. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 23

Schroef de achterste bevestigingen vast die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.

Stap 24

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.

Stap 25

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 26

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 27

Draai de achterste bevestigingen, die de draagarm met de carrosserie van het voertuig verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 28

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 29

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – VW Golf 5. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 30

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 31

Plaats de onderste afdekkap van de oliepan weer terug.
Stap 32

Draai de bevestigingen van de onderste afdekkap van de oliepan vast. Gebruik een dopsleutel Nr.12.
Stap 33

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 34

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 35

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – VW Golf 5. Deskundigen bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 36

Installer het wiel.

Vervanging: voorste onderste arm – VW Golf 5. Tips van de experts van AUTODOC:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 37

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 38

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 39

Verwijder de krik en de wielblokken.
