Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
PEUGEOT 107 Hatchback (PM_, PN_) 1.4 HDi … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een voorste draagarm vervangen op een PEUGEOT 107 1 (PM, PN) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een Peugeot 107 PM PN – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de 107 Hatchback (PM_, PN_) en andere PEUGEOT-modellen

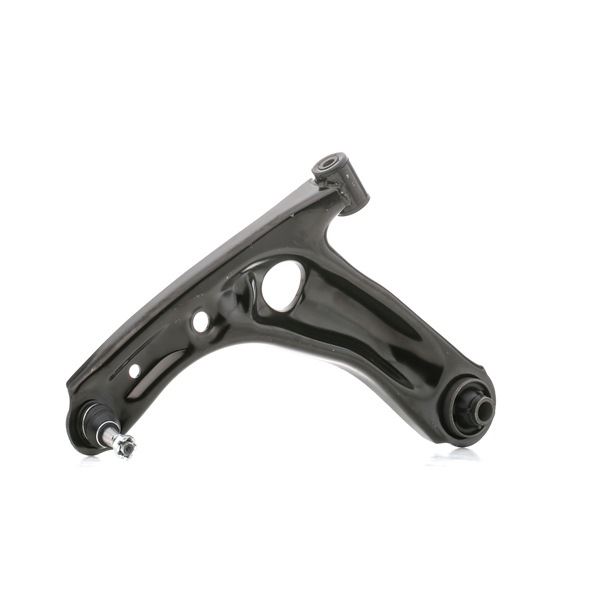

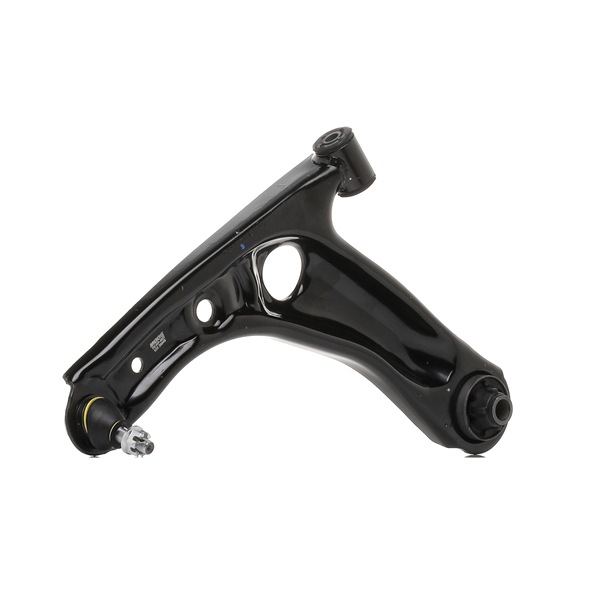

Draagarm

Draagarm set

Hoe u een Draagarm kunt vervangen bij een PEUGEOT 107 Hatchback (PM_, PN_) 1.4 HDi – weetjes voor degelijk auto-onderhoud

Draagarm voor PEUGEOT 107 Hatchback (PM_, PN_) 1.4 HDi Diesel (54 Pk)

Vervanging: voorste onderste arm – Peugeot 107 PM PN. Werktuig dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.10

                        Combinatiesleutel Nr.19

                        Dopsleutel nr.12

                        Dopsleutel nr.17

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Koevoet

                        Kogelgewrichttrekker

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Peugeot 107 PM PN. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Waarschuwing! Zet de motor uit voordat u begint met de werkzaamheden – Peugeot 107 PM PN.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Peugeot 107 PM PN. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.10 Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 8

Verwijder de stabilisatorstang. Gebruik een koevoet.
Stap 9

Verwijder de splitpen. Gebruik een koevoet.
Stap 10

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19.
Stap 12

Ontkoppel de onderste arm van de fusee. Gebruik een kogelgewrichttrekker.
Stap 13

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Peugeot 107 PM PN. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 14

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 15

Verwijder het voorste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.17.
Stap 16

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 17

Verwijder het achterste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.17.
Stap 18

Verwijder de arm. Gebruik een koevoet.
Stap 19

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 20

Installeer een nieuwe arm.

Vervanging: voorste onderste arm – Peugeot 107 PM PN. AUTODOC beveelt aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 21

Plaats de bevestigingsstukken van de wieldraagarm. Gebruik een dopsleutel Nr.17.
Stap 22

Verbind de onderste arm aan de fusee.
Stap 23

Installeer de dwarse koppelstang.
Stap 24

Schroef het bevestigingsmiddel dat de stabilisatorstang met de draagarm verbindt in. Gebruik een combinatie steeksleutel Nr.10 Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 25

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 26

Maak de bevestiging vast die het kogelgewricht aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19.
Stap 27

Span de achterste bevestiging van de draagarm aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 100 Nm.
Stap 28

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 116 Nm.
Stap 29

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 30

Plaats de splitpen. Gebruik een koevoet.
Stap 31

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Peugeot 107 PM PN. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 32

Draai het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt vast. Gebruik een dopsleutel Nr.12. Gebruik een momentsleutel. Draai deze vast tot een koppel van 18 Nm.
Stap 33

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 34

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 35

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – Peugeot 107 PM PN. Deskundigen bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 36

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Peugeot 107 PM PN
Stap 37

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 38

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 100 Nm.
Stap 39

Verwijder de krik en de wielblokken.
