Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 1.6, AUDI A4 Avant (8ED, B7) 2.0, AUDI A4 Avant (8ED, B7) 1.8 T, AUDI A4 Avant (8ED, B7) 1.8 T quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 3.2 FSI, AUDI A4 Avant (8ED, B7) 3.2 FSI quattro, AUDI A4 Avant (8ED, B7) 1.9 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI 16V, AUDI A4 Avant (8ED, B7) 2.5 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) RS4 quattro, AUDI A4 Avant (8ED, B7) S4 quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.7 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 3.0 quattro, AUDI A4 Avant (8ED, B7) 3.0, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.7 TDi, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

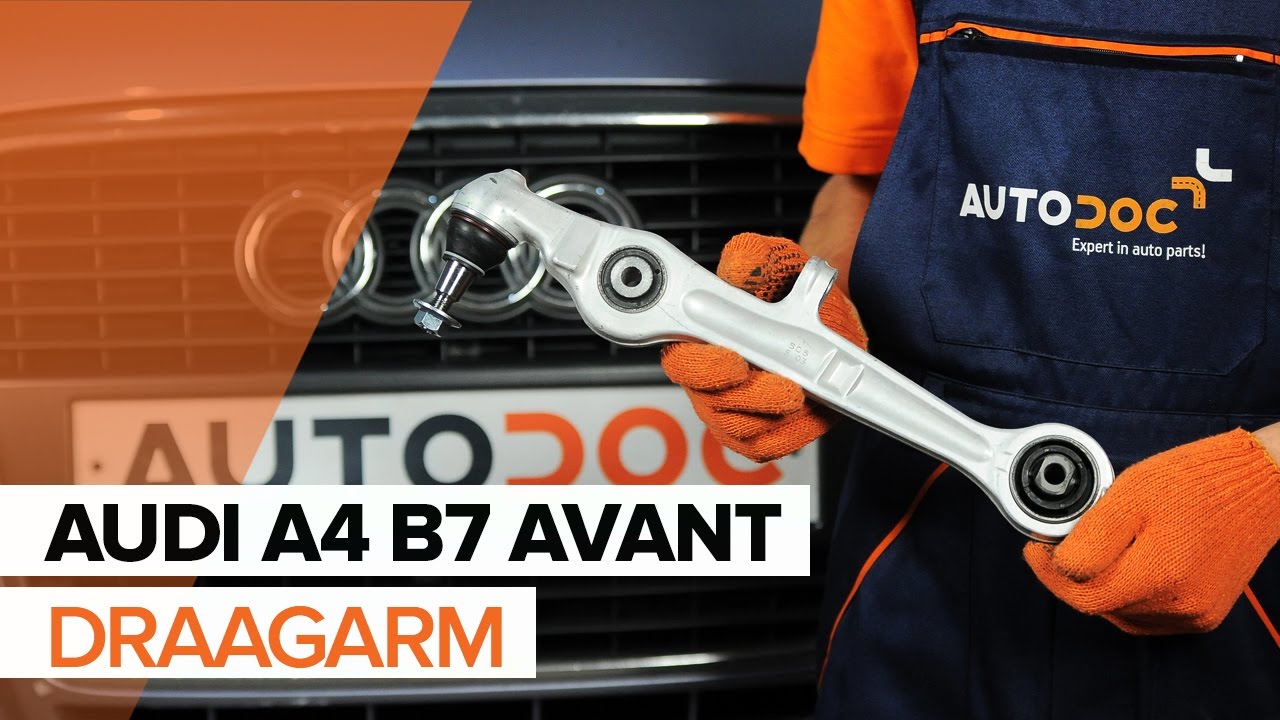

Hoe een lage voorarm van de voorwielophanging vervangen op een AUDI A4 B7 AVANT

Hoe voorste onderste arm vervangen bij een Audi A4 B7 Avant – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de A4 Avant (8ED, B7) en andere AUDI-modellen

Alternatieve producten

Draagarm

SKCA-0050037 STARK Draagarm

40,02 EUR

Winkel

273C0039 RIDEX Draagarm

40,02 EUR

Winkel

TC1179 DELPHI Draagarm

42,90 EUR

Winkel

21928 FEBI BILSTEIN Draagarm

47,27 EUR

Winkel

37976 SIDEM Draagarm

54,11 EUR

Winkel

51710OES MAPCO Draagarm

54,24 EUR

Winkel

5014747 NK Draagarm

61,11 EUR

Winkel

58009418 METZGER Draagarm

61,58 EUR

Winkel

4210062 KRAFT Draagarm

63,84 EUR

Winkel

QSJ1919S QUINTON HAZELL Draagarm

68,22 EUR

Winkel

Vervanging: voorste onderste arm – Audi A4 B7 Avant. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.13

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel nr.18

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Hamer

                      Doorslag

                      Koevoet

                      Rubberhamer

                      Kogelgewrichttrekker

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Audi A4 B7 Avant. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Audi A4 B7 Avant. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Audi A4 B7 Avant. De experts van AUTODOC bevelen aan:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de bevestiging die het kogelgewricht aan de fusee vastmaakt. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 7

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 8

Ontkoppel de onderste arm van de fusee. Gebruik een kogelgewrichttrekker.

Stap 9

Maak de bevestigingsstukken van de veerpoot schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 10

Schroef de onderste bevestiging van de veerpoot los. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 11

Verwijder de bevestigingsbout.
Stap 12

Koppel het onderste gedeelte van de veerpoot af.
Stap 13

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.13 Gebruik een combinatie steeksleutel Nr.16
Stap 15

Schroef het bevestigingsstuk dat de koppelstang en de stabilisatorstang met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.16
Stap 16

Verwijder de bevestigingsbout.

Stap 17

Verwijder de stabilisatorstang.

Stap 18

Maak de bevestigingsstukken die de draagarm en het subframe met elkaar verbinden los. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 19

Schroef de armbevestiging los van het hulpframe. Gebruik een combinatie steeksleutel Nr.18 (2 stuks).
Stap 20

Verwijder de bevestigingsbout.
Stap 21

Ontkoppel de draagarm. Gebruik een koevoet.
Stap 22

Verwijder de bevestigingsmoer.

Stap 23

Ontkoppel de onderste arm van de fusee.
Stap 24

Verwijder de arm.
Stap 25

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 26

Installeer een nieuwe arm.

Vervanging: voorste onderste arm – Audi A4 B7 Avant. Tips van de experts van AUTODOC:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 27

Verbind het kogelgewricht met de fusee.

Stap 28

Plaats de bevestigingsmoer.

Stap 29

Sluit de draagarm aan. Gebruik een rubberen hamer.
Stap 30

Breng de bevestigingsbouten aan. Gebruik een hamer. Gebruik een doorslag.
Stap 31

Schroef de bevestiging vast die de draagarm verbindt met het hulpframe. Gebruik een combinatie steeksleutel Nr.18 (2 stuks).
Stap 32

Koppel het onderste gedeelte van de veerpoot vast.
Stap 33

Breng de bevestigingsbouten aan.
Stap 34

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 35

Installeer de dwarse koppelstang.

Stap 36

Breng de bevestigingsbouten aan.

Stap 37

Draai het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.13 Gebruik een combinatie steeksleutel Nr.16 Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 38

Draai het bevestigingsstuk dat de koppelstang en de stabilisatorstang met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.16 Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 39

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 40

Span de onderste bevestiging aan van de schokdemper. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 41

Span de armbevestigingen aan het hulpframe aan. Gebruik een combinatie steeksleutel Nr.18 (2 stuks). Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 42

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Audi A4 B7 Avant. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 43

Behandel de veerpootbevestigingen. Behandel alle gewrichten van de koppelstang. Behandel alle verbindingen van de draagarmen. Behandel de bevestigingen van het kogelgewricht. Gebruik een kopersmeermiddel.
Stap 44

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 45

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Audi A4 B7 Avant. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 46

Installer het wiel.

Vervanging: voorste onderste arm – Audi A4 B7 Avant. Tip van AUTODOC:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 47

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 48

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 49

Verwijder de krik en de wielblokken.
