Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

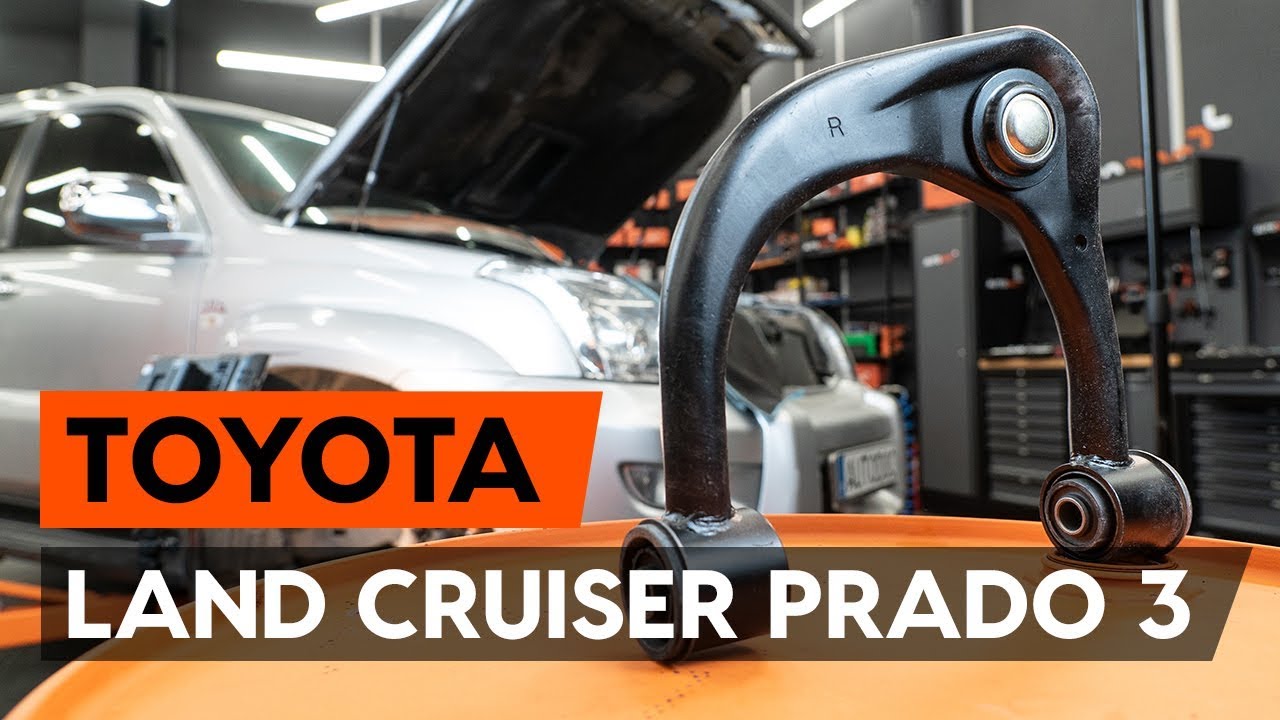

Hoe een voorste draagarm vervangen op een TOYOTA LAND CRUISER PRADO 3 (J120) [AUTODOC-TUTORIAL]

Hoe voorste bovenste arm vervangen bij een Toyota Prado J120 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de LAND CRUISER (KDJ12_, GRJ12_) en andere TOYOTA-modellen

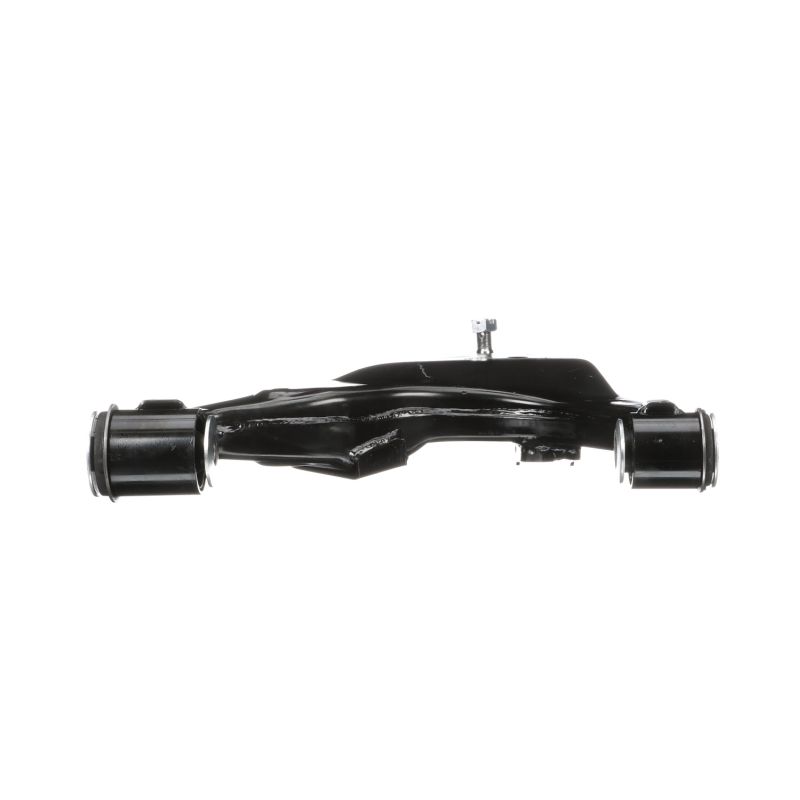

Draagarm

        Draagarm voor Land Cruiser Prado 120 (J120) Benzine (249 Pk)

        Draagarm voor Land Cruiser Prado 120 (J120) Diesel (163 Pk)

        Draagarm voor Land Cruiser Prado 120 (J120) Diesel (166 Pk)

        Draagarm voor Land Cruiser Prado 120 (J120) Diesel (125 Pk)

Vervanging: voorste bovenste arm – Toyota Prado J120. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.10

                        Combinatiesleutel Nr.19

                        Dopsleutel nr.10

                        Dopsleutel nr.12

                        Dopsleutel nr.19

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Momentsleutel

                        Koevoet

                        Platte Schroevendraaier

                        Rondbektang

                        Kogelgewrichttrekker

                        Spatbordbeschermer

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: voorste bovenste arm – Toyota Prado J120. AUTODOC beveelt aan:

De manier van vervangen is hetzelfde voor de rechter en linker bovenste draagarm.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste bovenste arm – Toyota Prado J120. Onderneem de volgende stappen:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.

Stap 3

Schroef de bevestigingsmiddelen van de autoaccuklemmen los. Gebruik een combinatie steeksleutel Nr.10
Stap 4

Neem de accuklemmen van hun plek.
Stap 5

Schroef de accuklemhouder los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 6

Neem de accuklemhouder van zijn plek.
Stap 7

Verwijder de accu.
Stap 8

Zet de wielen vast met behulp van wielblokken.
Stap 9

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 10

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 11

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Toyota Prado J120
Stap 12

Neem het wiel eraf.
Stap 13

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef de ABS-kabelhouder los. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 15

Verwijder de kabelhouder van de ABS-sensor van de bovenste arm.
Stap 16

Schroef het bevestigingsstuk dat de langsdraagarm en de carrosserie met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.19
Stap 17

Verwijder de splitpen.

Stap 18

Schroef de bevestigingen van het kogelgewricht los. Gebruik een combinatie steeksleutel Nr.19
Stap 19

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 20

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 21

Koppel de bovenste draagarm los van de fusee. Gebruik een koevoet.

Vervanging: voorste bovenste arm – Toyota Prado J120. De experts van AUTODOC bevelen aan:
Zorg ervoor dat de fusee ondersteuning heeft.
Stap 22

Verwijder de bevestigingsbout.
Stap 23

Verwijder de arm.
Stap 24

Installeer een nieuwe arm.

Vervanging: voorste bovenste arm – Toyota Prado J120. Deskundigen bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 25

Breng de bevestigingsbouten aan.
Stap 26

Koppel de bovenste draagarm vast aan de fusee.
Stap 27

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: voorste bovenste arm – Toyota Prado J120. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 28

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 29

Maak de bevestiging vast die het kogelgewricht aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19
Stap 30

Draai het verbindingsstuk dat de langsdraagarm en de carrosserie met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.19 Gebruik een momentsleutel. Draai deze vast tot een koppel van 115 Nm.
Stap 31

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 32

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Toyota Prado J120 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 33

Installeer de kabelhouder van de ABS-sensor op de bovenste arm.
Stap 34

Span de ABS-kabelhouder aan. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 35

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 36

Plaats de splitpen. Gebruik een rondbektang. Gebruik een platte schroevendraaier.
Stap 37

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 38

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste bovenste arm – Toyota Prado J120. Tip van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 39

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Toyota Prado J120
Stap 40

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 41

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 112 Nm.
Stap 42

Plaats de accu.
Stap 43

Plaats de accuklemhouder.
Stap 44

Schroef de accuklemhouder in. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 45

Sluit de klemmen aan op de accu.

Vervanging: voorste bovenste arm – Toyota Prado J120. Tip:
Wees voorzichtig! Haal de plus- en minuspolen van de autoaccu niet door elkaar.
Stap 46

Schroef de bevestigingsmiddelen voor de accuklemmen in. Gebruik een combinatie steeksleutel Nr.10
Stap 47

Verwijder de beschermhoes van het spatbord.

Stap 48

Sluit de motorkap.

Stap 49

Verwijder de krik en de wielblokken.
