Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW POLO (9N_) 1.4, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een spiraalveer vooraan vervangen op een VW POLO 4 (9N) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een VW Polo 9N – vervangingshandleiding

Alternatieve producten

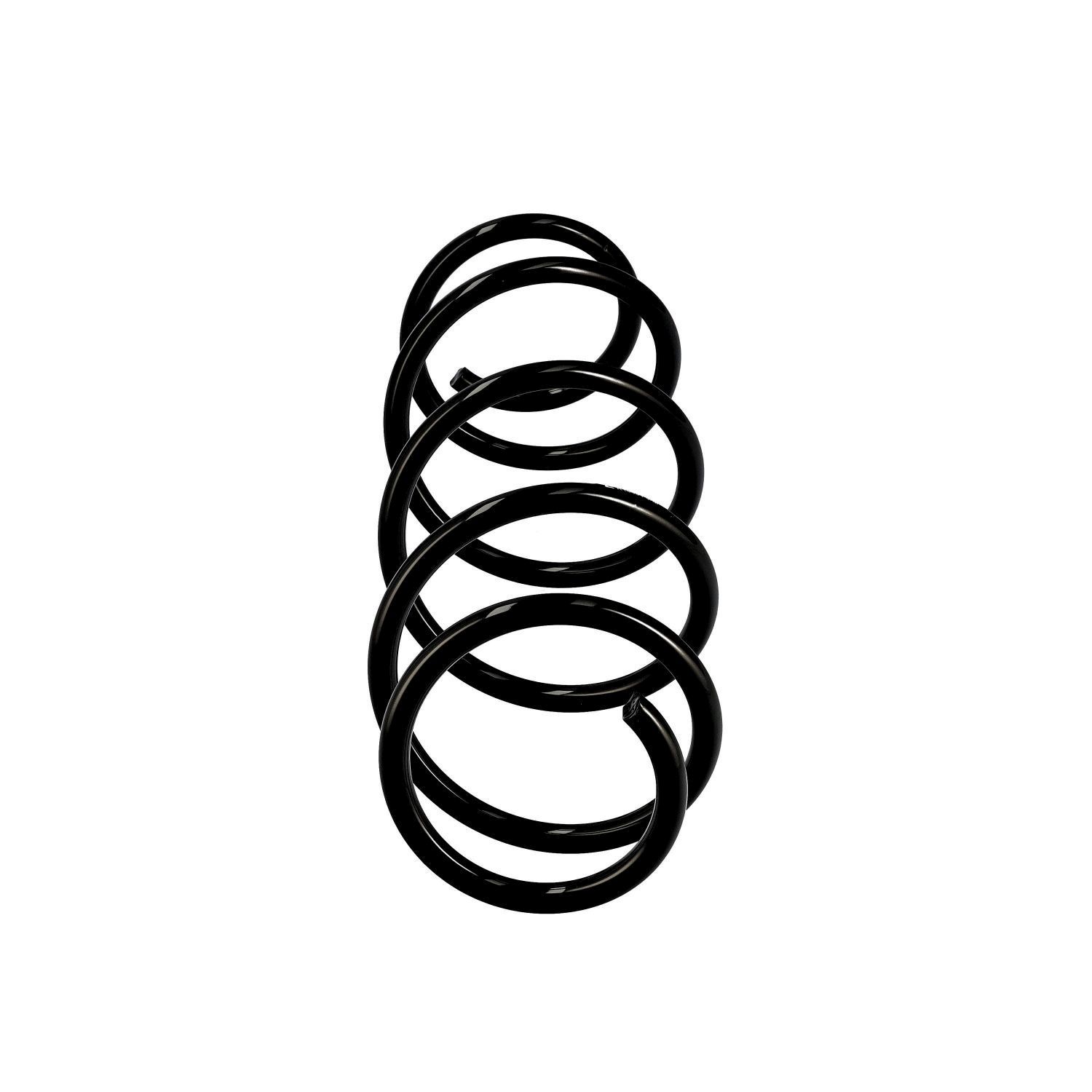

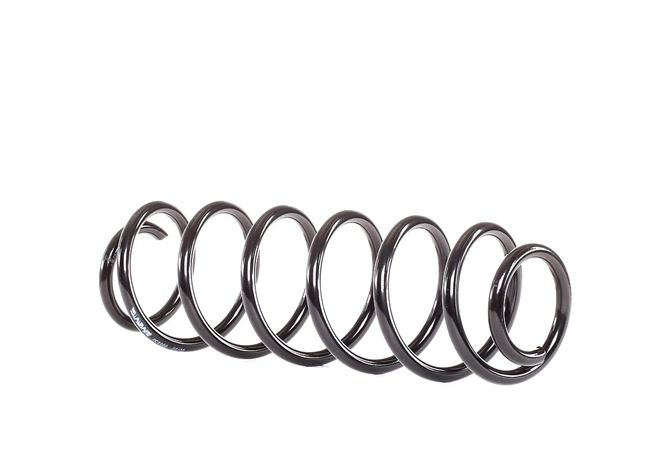

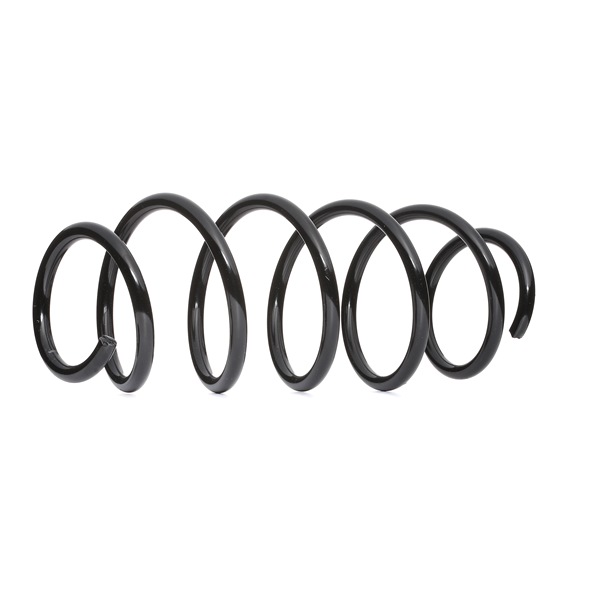

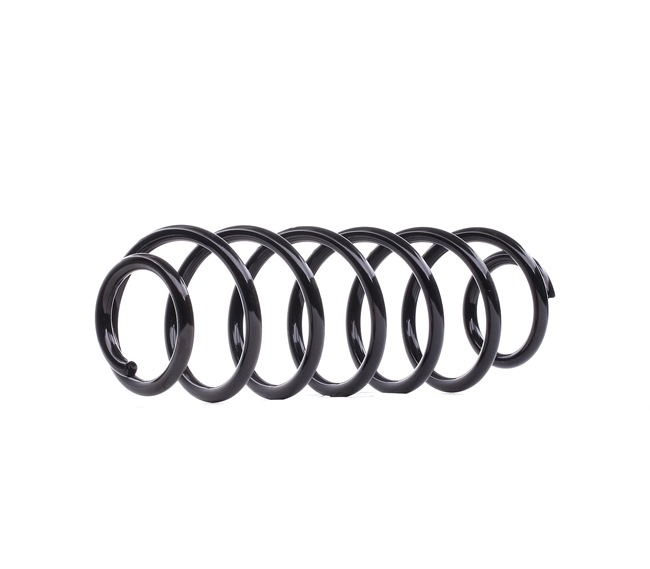

Chassisveer

Vervanging: spiraalveer – VW Polo 9N. Benodigd gereedschap:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Dopsleutel nr.12

                      Dopsleutel nr.13

                      Dopsleutel nr.16

                      Dopsleutel nr.18

                      Dopsleutel nr.21

                      XZN opzetstuk nr.12

                      12-punts stekker nr.30

                      Inbus bit nr. H6

                      Schokdempersleutel

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Doorslag

                      Wringijzer

                      Hamer

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: spiraalveer – VW Polo 9N. Tips van de experts van AUTODOC:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: spiraalveer – VW Polo 9N. Hanteer de volgende procedure:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik de WD-40 spray.
Stap 4

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 5

Zet de wielen vast met behulp van wielblokken.
Stap 6

Schroef de borgmoer van de naaf los. Gebruik de 12-kantige dop nr. 30. Gebruik een wringijzer.
Stap 7

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 8

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 9

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. VW Polo 9N
Stap 10

Neem het wiel eraf.
Stap 11

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 12

Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 13

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Ontkoppel de remslang van de veerpoot. Gebruik een dopsleutel Nr.12.
Stap 15

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik XZN #12. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 16

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 9N. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 17

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.13. Gebruik een wringijzer.
Stap 18

Koppel het kogelslijpstuk los van de arm.
Stap 19

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik de 12-kantige dop nr. 30.

Stap 20

Verwijder de aandrijfas. Gebruik een doorslag. Gebruik een hamer.

Stap 21

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 22

Verwijder de bevestigingsbout.
Stap 23

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen. Gebruik een ratelsleutel.
Stap 24

Ontkoppel de fusee van de veerpoot.
Stap 25

Schroef de bovenste bevestigingsmoer van de veerpoot los.

AUTODOC raadt aan:
VW Polo 9N – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 26

Verwijder de veerpoot.
Stap 27

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – VW Polo 9N. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 28

Duw de veer samen.
Stap 29

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 30

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een dopsleutel Nr.21. Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel.
Stap 31

Verwijder de schokdemperbevestiging, de kap en het aanslagrubber.
Stap 32

Maak de schroefveer los.
Stap 33

Verwijder de veer.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 9N. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 34

Installeer de kap en een aanslagrubber op de schokdemper.
Stap 35

Installeer de veer op de schokdemper.
Stap 36

Duw de veer samen.
Stap 37

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 38

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.21. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 9N. Zorg ervoor dat u het filterelement in de correcte stand aanbrengt. Voorkom dat het scheef komt te zitten.
Stap 39

Ontspan de veer.
Stap 40

Verwijder de gemonteerde veerpoot.
Stap 41

Installeer de veerpoot in de wielkast.
Stap 42

Maak de bovenste bevestigingen van de veerpoot vast. Draai ze niet vast.

AUTODOC raadt aan:
VW Polo 9N – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 43

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 44

Zet de veerpoot vast op de fusee.
Stap 45

Breng de bevestigingsbouten aan. Gebruik een dopsleutel Nr.18.
Stap 46

Schroef het bevestigingsstuk dat de veerpoot en de fusee met elkaar verbindt in. Gebruik een dopsleutel Nr.18. Gebruik XZN #12. Gebruik een ratelsleutel.
Stap 47

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 48

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 9N. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 49

Monteer de aandrijfas in de wielnaaf.
Stap 50

Reinig de montagelocatie van het kogelgewricht. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 51

Verbind het kogelgewricht met de draagarm.
Stap 52

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een dopsleutel Nr.13.
Stap 53

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 54

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 55

Schroef de moer van de aandrijfas. Gebruik de 12-kantige dop nr. 30.
Stap 56

Maak de remslang vast aan de veerpoot. Gebruik een dopsleutel Nr.12.
Stap 57

Installeer de dwarse koppelstang.
Stap 58

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 59

Behandel alle verbindingen van de draagarmen. Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 60

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 61

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 9N. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 62

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VW Polo 9N
Stap 63

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 64

Laat de wagen zaken.
Stap 65

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 15 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 66

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 67

Schroef de borgmoer van de naaf vast. Gebruik de 12-kantige dop nr. 30. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+45°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 68

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 69

Verwijder de krik en de wielblokken.

Stap 70

Verwijder de beschermhoes van het spatbord.
Stap 71

Sluit de motorkap.
