Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW GOLF III (1H1) 1.9 TD, GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.9 SDI … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

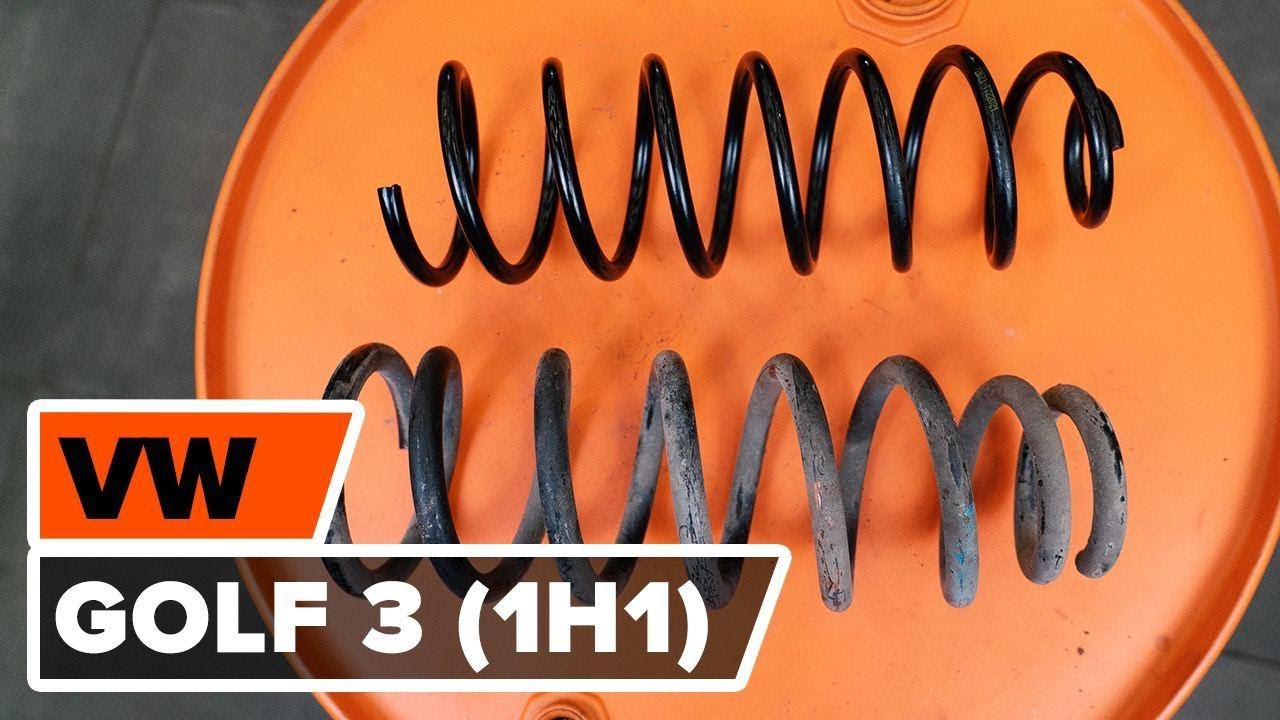

Hoe een spiraalveer achteraan vervangen op een VOLKSWAGEN GOLF 3 (1H1) [HANDLEIDING AUTODOC]

Hoe spiraalveer achteraan vervangen bij een VW Golf 3 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Veren voor de GOLF III (1H1) en andere VW-modellen

Chassisveer

        Chassisveer voor Golf III Hatchback (1H1) Diesel (75 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Diesel (90 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Benzine (75 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Benzine (75 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Benzine (90 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Benzine (60 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Benzine (101 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Diesel (110 Pk)

        Chassisveer voor Golf III Hatchback (1H1) Diesel (64 Pk)

Vervanging: spiraalveer – VW Golf 3. Gereedschap dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.17

                        Dopsleutel nr.10

                        Dopsleutel nr.17

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Wringijzer

                        Bit-dop voor schokdempers nr. DD5,2

                        Hydraulische veerspanner

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: spiraalveer – VW Golf 3. Tip van AUTODOC:

Beide schroefveren van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de achterste ophanging.
NB: alle werkzaamheden aan de auto VW Golf 3 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open het kofferdeksel.
Stap 2

Beweeg de opvouwbare plank en maak ze los van de bevestigingen. Hierdoor krijgt u toegang tot de plastic bekledingspanelen aan de zijde.
Stap 3

Schroef de bevestigingen van het plastic bekledingspaneel aan de zijde los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 4

Neem de plastic zijkap van zijn plek.
Stap 5

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 6

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een combinatie steeksleutel Nr.17. Maak gebruik van een bit-dop voor schokdempers nr. DD5,2. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.
Stap 8

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 9

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 10

Draai de wielbouten los.

Vervanging: spiraalveer – VW Golf 3. Tip van AUTODOC:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 11

Neem het wiel eraf.
Stap 12

Maak de bevestigingsstukken van de veerpoot schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 13

Zorg ervoor dat de stang van de achterophanging ergens op kan leunen. Gebruik een hydraulische versnellingsbak krik.
Stap 14

Schroef de onderste bevestiging van de veerpoot los. Gebruik een combinatie steeksleutel Nr.17. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 15

Schroef de bovenste bevestiging van de veerpootmontage los.

AUTODOC raadt aan:
VW Golf 3 – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 16

Verwijder de bevestiging van onder de achterasbalk.

AUTODOC raadt aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 17

Verwijder de bevestigingsbout.
Stap 18

Verwijder de veerpoot.
Stap 19

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – VW Golf 3. Deskundigen bevelen aan:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 20

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 21

Duw de veer samen.
Stap 22

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.17. Maak gebruik van een bit-dop voor schokdempers nr. DD5,2. Gebruik een ratelsleutel.
Stap 23

Verwijder de bovenste veerpootbevestiging.
Stap 24

Maak de schroefveer los.
Stap 25

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Golf 3. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 26

Verwijder de veer.
Stap 27

Installeer de veer op de schokdemper.
Stap 28

Installeer de kap en een aanslagrubber op de schokdemper.
Stap 29

Duw de veer samen.
Stap 30

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 31

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een combinatie steeksleutel Nr.17. Maak gebruik van een bit-dop voor schokdempers nr. DD5,2. Gebruik een momentsleutel. Draai deze vast tot een koppel van 35 Nm.

Vervanging: spiraalveer – VW Golf 3. AUTODOC beveelt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 32

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 33

Ontspan de veer.
Stap 34

Verwijder de gemonteerde veerpoot.
Stap 35

Behandel de plekken waar de veerpoot gemonteerd zit met een daarvoor bedoeld middel. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 36

Installeer de veerpoot in de wielkast.
Stap 37

Zorg ervoor dat de stang van de achterophanging ergens op kan leunen. Gebruik een hydraulische versnellingsbak krik.
Stap 38

Breng de bevestigingsbouten aan.

Stap 39

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten. VW Golf 3
Stap 40

Schroef het onderste bevestigingsmiddel van de veerpoot in. Gebruik een combinatie steeksleutel Nr.17. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 41

Span de onderste bevestiging aan van de schokdemper. Gebruik een combinatie steeksleutel Nr.17. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.
Stap 42

Verwijder de bevestiging van onder de achterasbalk.

AUTODOC raadt aan:
VW Golf 3 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 43

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 44

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 45

Behandel het contactvlak waar de velg met de remtrommel in aanraking komt met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 46

Installer het wiel.

AUTODOC raadt aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 47

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 48

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 49

Verwijder de krik en de wielblokken.
Stap 50

Span de bovenste bevestiging aan van de veerpoot. Gebruik een combinatie steeksleutel Nr.17. Maak gebruik van een bit-dop voor schokdempers nr. DD5,2. Gebruik een momentsleutel. Draai deze vast tot een koppel van 25 Nm.
Stap 51

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 52

Plaats de zijkap van plastic.
Stap 53

Schroef de bevestigingen van het plastic bekledingspaneel aan de zijde vast. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 54

Installeer de opvouwbare plank in zijn montagelocatie.
Stap 55

Sluit het kofferdeksel.
