Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
NISSAN X-TRAIL (T30) 2.5 FWD, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4 … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

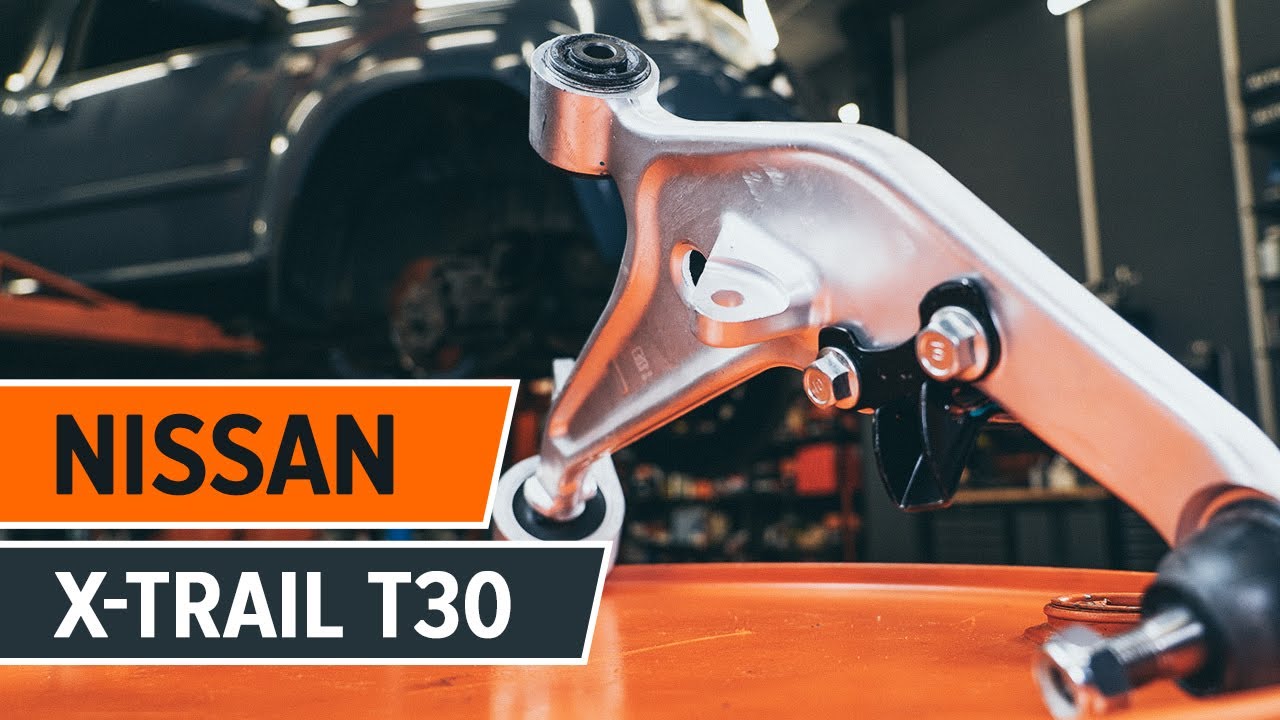

Hoe een voorste draagarm vervangen op een NISSAN X TRAIL T30 [HANDLEIDING AUTODOC]

Hoe voorste onderste arm vervangen bij een Nissan X Trail T30 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de X-TRAIL (T30) en andere NISSAN-modellen

Draagarm

        Draagarm voor X-Trail (T30) Benzine (178 Pk)

        Draagarm voor X-Trail (T30) Benzine (140 Pk)

        Draagarm voor X-Trail (T30) Diesel (114 Pk)

        Draagarm voor X-Trail (T30) Diesel (136 Pk)

        Draagarm voor X-Trail (T30) Diesel (136 Pk)

        Draagarm voor X-Trail (T30) Benzine (179 Pk)

        Draagarm voor X-Trail (T30) Benzine (150 Pk)

        Draagarm voor X-Trail (T30) Benzine (280 Pk)

        Draagarm voor X-Trail (T30) Diesel (114 Pk)

Vervanging: voorste onderste arm – Nissan X Trail T30. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Keramisch vet

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.22

                        Dopsleutel nr.17

                        Dopsleutel nr.19

                        Dopsleutel nr.22

                        Krachtdop voor velgen Nr.21

                        Kogelgewrichttrekker

                        Ratelsleutel

                        Koevoet

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Nissan X Trail T30. Tips van de experts van AUTODOC:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
NB: alle werkzaamheden aan de auto Nissan X Trail T30 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 3

Hef de auto op.

Vervanging: voorste onderste arm – Nissan X Trail T30. Tip van AUTODOC:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Nissan X Trail T30
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de bevestiging, die de stabilisatorstang met de draagarm verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef het bevestigingsmiddel dat de stabilisatorkoppelstang met de draagarm verbindt los. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 8

Maak de stabilisatorstang los van de draagarm. Gebruik een koevoet.
Stap 9

Verwijder de splitpen, die de bevestiging fixeert, die het kogelgewricht met de fusee verbindt. Gebruik een koevoet.
Stap 10

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.22.
Stap 12

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.

Stap 13

Schroef het voorste bevestigingsmiddel voor de draagarm los. Gebruik een combinatie steeksleutel Nr.22. Gebruik een dopsleutel Nr.22. Gebruik een ratelsleutel.
Stap 14

Schroef de achterste bevestigingen van de draagarm los. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 15

Verwijder de bevestigingsbouten (3 stuks).
Stap 16

Verwijder de arm.
Stap 17

Reinig de montageplekken van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Installeer een nieuwe arm.

AUTODOC raadt aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.
Stap 19

Breng de bevestigingsbouten aan.
Stap 20

Verbind het kogelgewricht met de fusee.
Stap 21

Breng de bevestigingsbouten aan (2 stuks).
Stap 22

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.

Vervanging: voorste onderste arm – Nissan X Trail T30. AUTODOC beveelt aan:
Voor het correct aanhalen van de bevestigingen, moeten de ophangingselementen worden opgekrikt naar hun werkpositie.
Stap 23

Haal de achterste bevestigingen van de draagarm aan. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 130 Nm.
Stap 24

Haal de voorste bevestiging van de arm aan. Gebruik een combinatie steeksleutel Nr.22. Gebruik een dopsleutel Nr.22. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 25

Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.22. Gebruik een momentsleutel. Draai deze vast tot een koppel van 77 Nm.
Stap 26

Installeer de splitpen, die de bevestiging fixeert, die het kogelgewricht met de fusee verbindt. Gebruik een koevoet.

Stap 27

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Nissan X Trail T30. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 28

Verbind de stabilisatorstang met de draagarm.
Stap 29

Haal de bevestiging aan, die de stabilisatorstang met de draagarm verbindt. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 75 Nm.
Stap 30

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 31

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 32

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 33

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 34

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Nissan X Trail T30
Stap 35

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 36

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 118 Nm.
Stap 37

Verwijder de krik en de wielblokken.
