Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
HONDA INSIGHT (ZE_) 1.3 IMA (ZE28, ZE2) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

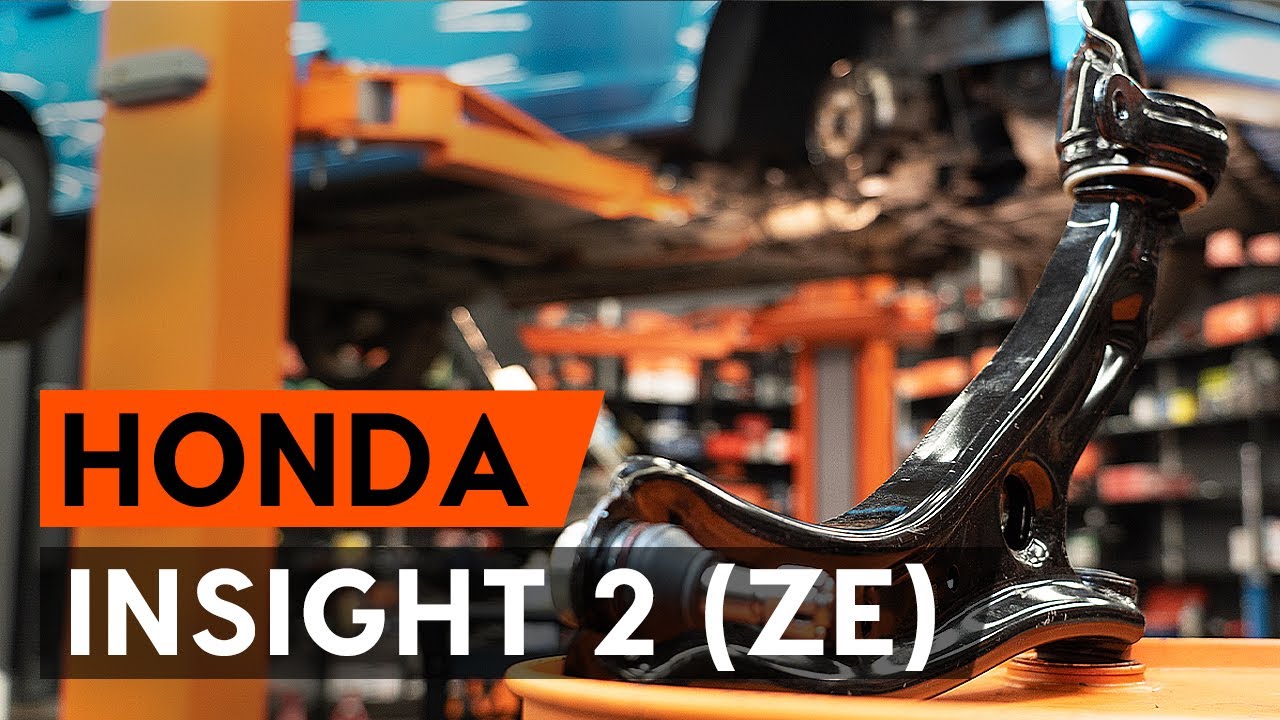

Hoe een voorste draagarm vervangen op een HONDA INSIGHT 2 (ZE) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een Honda Insight ZE2_ZE3 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de INSIGHT (ZE_) en andere HONDA-modellen

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.19

                      Combinatiesleutel Nr.22

                      Dopsleutel nr.19

                      Krachtdop voor velgen Nr.19

                      Momentsleutel

                      Wringijzer

                      Trim-cliptang

                      Rondbektang

                      Kruisschroevendraaier

                      Koevoet

                      Kogelgewrichttrekker

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Onderneem de volgende stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Maak de bevestigingen van de onderste afdekkap van de oliepan los. Gebruik een kruisschroevendraaier.
Stap 7

Schroef de bevestigingsstukken van de wielkastafdekking los en verwijder deze. Gebruik een trim-cliptang.
Stap 8

Verwijder de wielkastafdekking.
Stap 9

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 10

Verwijder de splitpen. Gebruik een rondbektang.
Stap 11

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19
Stap 12

Ontkoppel de onderste arm van de fusee. Gebruik een kogelgewrichttrekker.
Stap 13

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. AUTODOC beveelt aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 14

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.19. Gebruik een wringijzer.
Stap 15

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.19. Gebruik een wringijzer.
Stap 16

Verwijder het achterste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.19.
Stap 17

Verwijder het voorste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.19.
Stap 18

Verwijder de arm. Gebruik een koevoet.
Stap 19

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 20

Installeer een nieuwe arm. Gebruik een koevoet.

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Tip:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 21

Monteer de voorste bevestiging van de draagarm. Gebruik een dopsleutel Nr.19.
Stap 22

Installeer de achterste bevestiging van de draagarm. Gebruik een dopsleutel Nr.19.
Stap 23

Verbind de onderste arm aan de fusee.
Stap 24

Behandel de bevestigingen van het kogelgewricht. Gebruik een kopersmeermiddel.
Stap 25

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een combinatie steeksleutel Nr.22
Stap 26

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 27

Schroef de achterste bevestigingen vast die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.19.
Stap 28

Schroef de bevestiging van de voorste arm vast. Gebruik een dopsleutel Nr.19.
Stap 29

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 93 Nm.
Stap 30

Span de achterste bevestiging van de draagarm aan. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 93 Nm.
Stap 31

Span de bevestigingen van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.22 Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.
Stap 32

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 33

Plaats de splitpen. Gebruik een rondbektang.
Stap 34

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 35

Plaats de wielkastafdekking op de bevestigingsplaats. Schroef de bevestigingen vast.
Stap 36

Draai de bevestigingen van de onderste afdekkap van de oliepan vast. Gebruik een kruisschroevendraaier.
Stap 37

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 38

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – Honda Insight ZE2_ZE3. Deskundigen bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 39

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Honda Insight ZE2_ZE3
Stap 40

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 41

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 108 Nm.
Stap 42

Verwijder de krik en de wielblokken.
