Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
ALFA ROMEO 159 Sportwagon (939) 1.9 JTS (939BXA1B), ALFA ROMEO 159 Sportwagon (939) 3.2 JTS Q4 (939BXG2B, 939BXG22), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 8V (939BXE1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 16V (939BXC1B, 939BXC12), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM (939BXD1B, 939BXD12), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 16V (939BXC1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 8V (939AXH1B, 939BXH1B), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM Q4 (939BXM2B), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM (939.BXM1B), ALFA ROMEO 159 Sportwagon (939) 1.8 MPI (939BXL1A), ALFA ROMEO 159 Sportwagon (939) 3.2 JTS (939BXH1B) … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

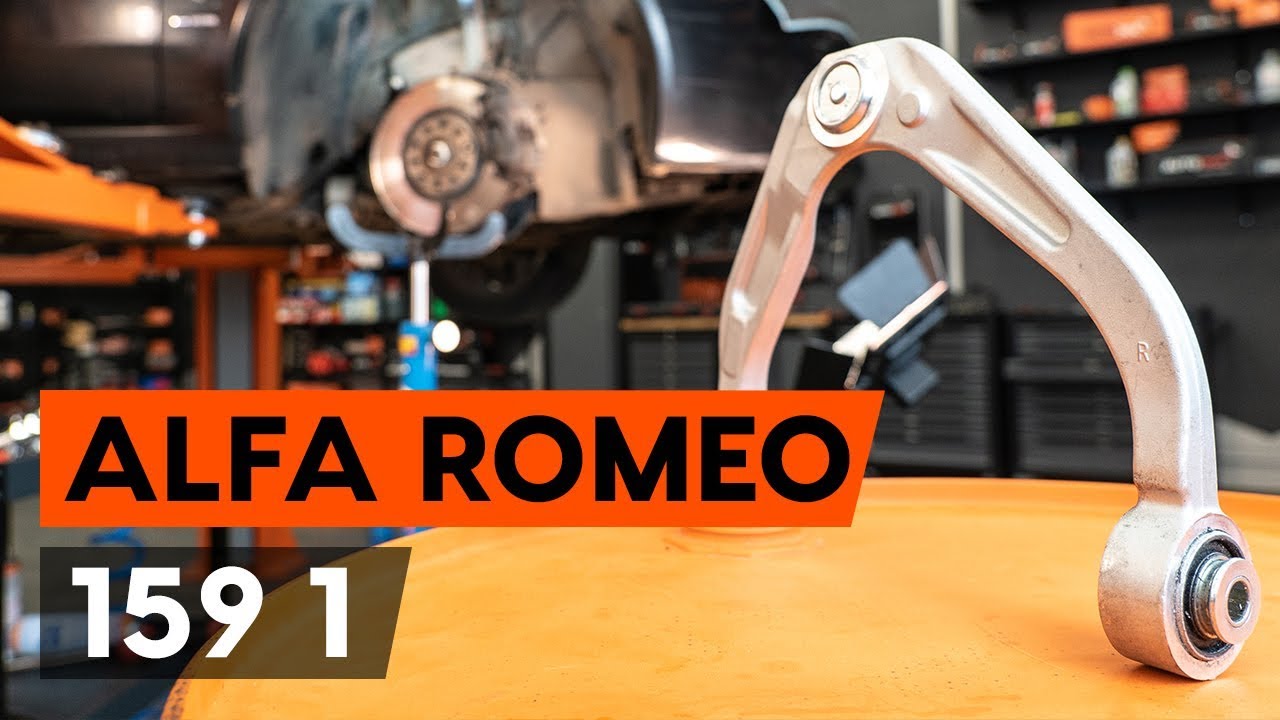

Hoe een voorste draagarm vervangen op een ALFA ROMEO 159 (939) [HANDLEIDING AUTODOC]

Hoe voorste bovenste arm vervangen bij een Alfa Romeo 159 Sportwagon – vervangingshandleiding

Alle onderdelen die u moet vervangen – Draagarm voor de 159 Sportwagon (939) en andere ALFA ROMEO-modellen

Draagarm

        Draagarm voor 159 Sportwagon (939) Benzine (160 Pk)

        Draagarm voor 159 Sportwagon (939) Benzine (260 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (120 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (150 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (200 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (136 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (115 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (210 Pk)

        Draagarm voor 159 Sportwagon (939) Diesel (210 Pk)

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Kopervet

                        Combinatiesleutel Nr.18

                        Dopsleutel nr.16

                        Dopsleutel nr.18

                        Dopsleutel nr.E18

                        Dopsleutel nr.21

                        inbus bit nr. H6

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Koevoet

                        Kogelgewrichttrekker

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. AUTODOC beveelt aan:

De manier van vervangen is hetzelfde voor de rechter en linker bovenste draagarm.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Hanteer de volgende procedure:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 4

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 5

Zet de wielen vast met behulp van wielblokken.
Stap 6

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 7

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 8

Draai de wielbouten los.

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 9

Neem het wiel eraf.
Stap 10

Reinig alle verbindingen van de draagarmen. Maak de bevestigingsstukken van de veerpoot schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Maak de bevestigingsmoer die de stabilisatorkoppelstang en de schokdempervork met elkaar verbindt los. Gebruik een dopsleutel Nr.18.
Stap 12

Verwijder de stabilisatorstang.
Stap 13

Schroef de bevestigingsbout die de veerpoot en de schokdempervork met elkaar verbindt los. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 14

Schroef de bevestigingsbout die de schokdempervork en de onderste draagarm met elkaar verbindt los. Gebruik een dopsleutel Nr.21. Gebruik een wringijzer.
Stap 15

Verwijder de bevestigingsbout.
Stap 16

Maak het bevestigingsstuk dat de schokdempervork en de veerpoot met elkaar verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Koppel de schokdempervork los van de veerpoot.
Stap 18

Schroef de bovenste bevestiging van de veerpootmontage los.

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. De experts van AUTODOC bevelen aan:
Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 19

Verwijder de veerpoot.
Stap 20

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 21

Schroef de bevestigingen van het kogelgewricht los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 22

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 23

Maak de bevestigingsstukken van de wieldraagarm schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 24

Schroef de bovenste bevestiging van de draagarm los (2 stuks). Gebruik een dopsleutel Nr.E18. Gebruik een wringijzer.
Stap 25

Verwijder de bevestigingsbouten.
Stap 26

Verwijder de arm. Gebruik een koevoet.
Stap 27

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 28

Installeer een nieuwe arm.

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Tip van AUTODOC:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 29

Plaats de bevestigingsstukken van de wieldraagarm.
Stap 30

Verbind het kogelgewricht met de fusee.
Stap 31

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 32

Draai het bevestigingsstuk van de bovenste draagarm in (2 stukken). Gebruik een dopsleutel Nr.E18. Gebruik een ratelsleutel.
Stap 33

Hef de hydraulische transmissie krik 10-15 cm omhoog.
Stap 34

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 45 Nm.
Stap 35

Schroef de bovenste bevestiging van de draagarm vast (2 stuks). Gebruik een dopsleutel Nr.E18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 85 Nm.
Stap 36

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 37

Installeer de veerpoot in de wielkast.
Stap 38

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Deskundigen bevelen aan:
Houd tijdens het inschroeven van de bevestigingsbouten de veerpoot stevig vast om letsel te voorkomen.
Stap 39

Maak de plekken waar de schokdempervork gemonteerd zit schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 40

Koppel de schokdempervork aan de veerpoot vast.
Stap 41

Breng de bevestigingsbouten aan.
Stap 42

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 43

Schroef het bevestigingsstuk dat de schokdempervork en de onderste draagarm met elkaar verbindt in. Gebruik een dopsleutel Nr.21. Gebruik een wringijzer.
Stap 44

Draai de bevestigingsbout die de veerpoot en de schokdempervork met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 77 Nm.
Stap 45

Draai de bevestigingsbout die de schokdempervork en de onderste draagarm met elkaar verbindt vast. Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.+45°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 46

Installeer de dwarse koppelstang.
Stap 47

Draai het bevestigingsstuk dat de stabilisatorkoppelstang en de schokdempervork met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18. Gebruik inbussleutel nr. H6 Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 48

Behandel alle verbindingen van de draagarmen. Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 49

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Alfa Romeo 159 Sportwagon – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 50

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 51

Installer het wiel.

Vervanging: voorste bovenste arm – Alfa Romeo 159 Sportwagon. Tip van AUTODOC:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 52

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 53

Laat de wagen zaken.
Stap 54

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 44 Nm.
Stap 55

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 56

Verwijder de krik en de wielblokken.
Stap 57

Verwijder de beschermhoes van het spatbord.
Stap 58

Sluit de motorkap.
