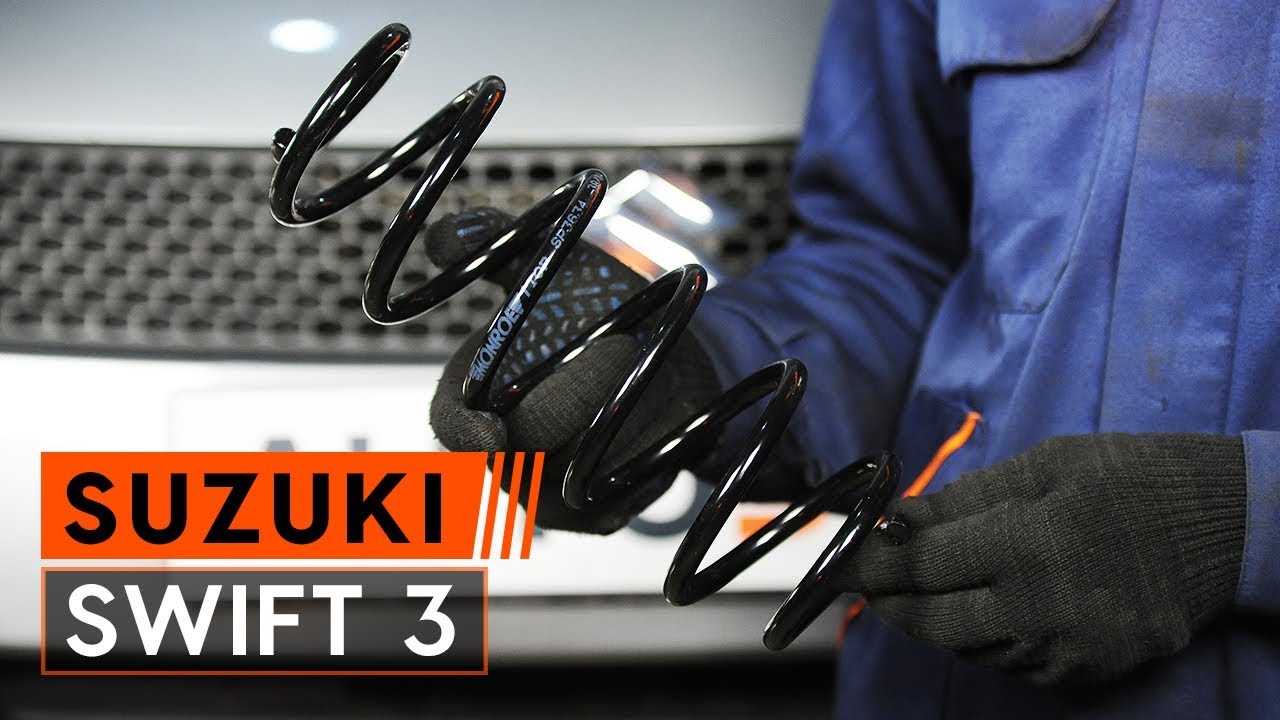

Hoe spiraalveer achteraan vervangen bij een Suzuki Swift MK3 – vervangingshandleiding
downloads:
1
Views:
21
0
Aantal keer gestemd – 0
Belangrijk!
Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S),
SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D),
SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S),
SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D)
…
Meer bekijken
De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.
Hoe een achterste spiraalveer vervangen op een SUZUKI SWIFT 3 [HANDLEIDING AUTODOC]
Alle onderdelen die u moet vervangen – Veren voor de SWIFT III (MZ, EZ) en andere SUZUKI-modellen
Vervanging: spiraalveer – Suzuki Swift MK3. De experts van AUTODOC bevelen aan:
Beide schroefveren van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de achterste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.
Vervanging: spiraalveer – Suzuki Swift MK3. Hanteer de volgende procedure:
Stap 1
Zet de wielen vast met behulp van wielblokken.
Stap 2
Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 3
Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4
Draai de wielbouten los.
AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Suzuki Swift MK3
Stap 5
Neem het wiel eraf.
Stap 6
Ondersteun de fusee. Gebruik een hydraulische versnellingsbak krik.
Stap 7
Reinig de schokdemperbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 8
Schroef de onderste bevestiging van de schokdemper los. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 9
Maak het onderste gedeelte van de schokdemper los. Gebruik een platte schroevendraaier.
Stap 10
Verwijder de steun van onder de fusee.
AUTODOC raadt aan:
Vervanging: spiraalveer – Suzuki Swift MK3. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 11
Druk de draagarm van de ophanging omlaag. Gebruik een koevoet.
Stap 12
Verwijder de veer.
Stap 13
Reinig de montagelocaties van de schroefveer. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14
Druk de draagarm van de ophanging omlaag. Gebruik een koevoet.
Stap 15
Installeer de veer.
Stap 16
Ondersteun de fusee. Gebruik een hydraulische versnellingsbak krik.
Stap 17
Maak het onderste gedeelte van de schokdemper vast.
Stap 18
Span de onderste bevestiging van de schokdemper aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 19
Verwijder de steun van onder de fusee.
Vervanging: spiraalveer – Suzuki Swift MK3. Deskundigen bevelen aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 20
Behandel de schokdemper met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 21
Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 22
Behandel het contactvlak waar de velg met de remtrommel in aanraking komt met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 23
Installer het wiel.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Suzuki Swift MK3
Stap 24
Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 25
Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 85 Nm.
Stap 26
Verwijder de krik en de wielblokken.
