Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.8, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.9 SDI, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.8 T, SKODA OCTAVIA (1U2) 2.0, SKODA OCTAVIA (1U2) 1.4, SKODA OCTAVIA (1U2) 1.4 16V, SKODA OCTAVIA (1U2) RS 1.8 T, SKODA OCTAVIA (1U2) 1.8 T 4x4, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.9 TDI … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een voorste draagarm vervangen op een SKODA OCTAVIA 1U HANDLEIDING | AUTODOC

Hoe voorste onderste arm vervangen bij een Skoda Octavia 1U – vervangingshandleiding

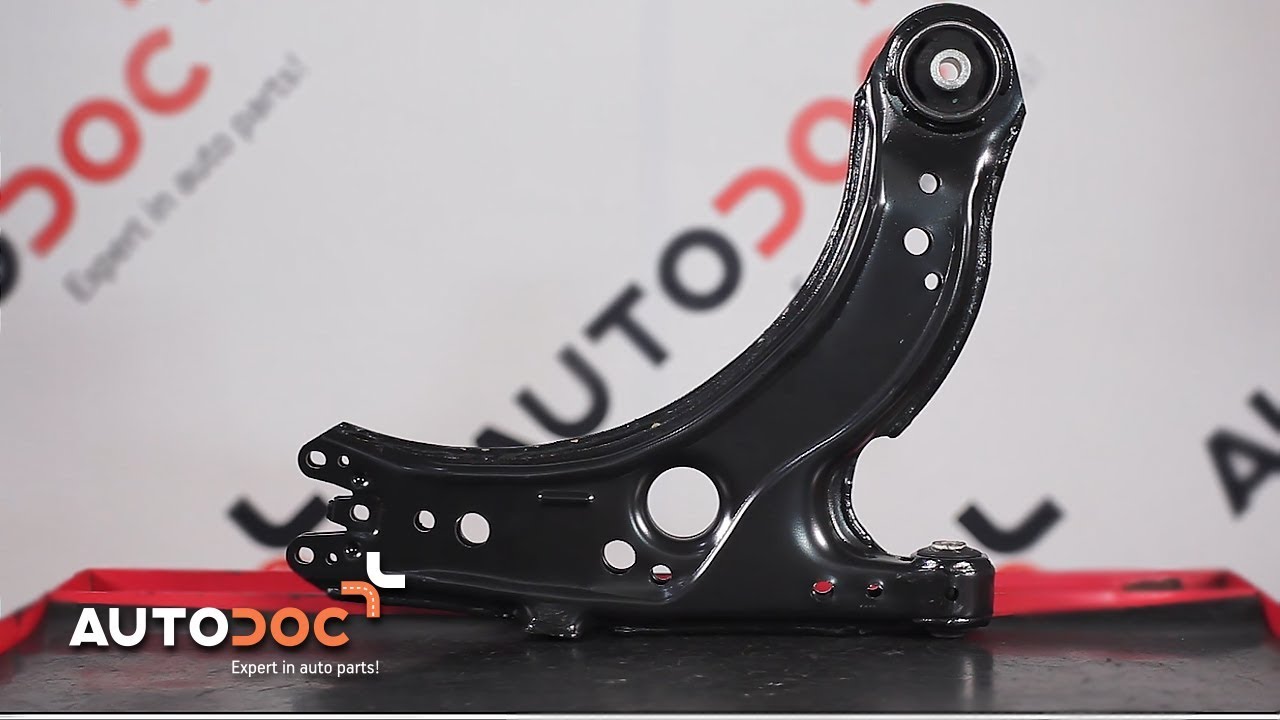

Alle onderdelen die u moet vervangen – Draagarm voor de OCTAVIA (1U2) en andere SKODA-modellen

Draagarm

        Draagarm voor Octavia I Hatchback (1U2) Benzine (75 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Benzine (125 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Diesel (90 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Benzine (101 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Diesel (68 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Diesel (110 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Benzine (150 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Benzine (116 Pk)

        Draagarm voor Octavia I Hatchback (1U2) Benzine (60 Pk)

Vervanging: voorste onderste arm – Skoda Octavia 1U. Werktuig dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Keramisch vet voor hoge temperaturen

                        Momentsleutel

                        Dopsleutel nr.13

                        Dopsleutel nr.16

                        Dopsleutel nr.18

                        Combinatiesleutel Nr.18

                        Combinatiesleutel Nr.19

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Koevoet

                        Platte Schroevendraaier

                        Rubberhamer

                        Kogelgewrichttrekker

                        Hydraulische versnellingsbak krik

                        Wringijzer

                        Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Skoda Octavia 1U. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Skoda Octavia 1U. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Skoda Octavia 1U
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 7

Schroef het bevestigingsmiddel dat de stabilisatorkoppelstang met de draagarm verbindt los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 8

Verwijder de bevestigingsbout.

Stap 9

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 10

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19
Stap 11

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 12

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer. Gebruik een ratelsleutel.
Stap 13

Verwijder het voorste bevestigingsstuk van de wieldraagarm.
Stap 14

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 15

Verwijder het achterste bevestigingsstuk van de wieldraagarm.

Stap 16

Verwijder de arm. Gebruik een koevoet.
Stap 17

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 18

Verwijder de bevestigingsbouten.

Stap 19

Verwijder het kogelgewricht.
Stap 20

Verbind het kogelgewricht met de draagarm.
Stap 21

Breng de bevestigingsbouten aan.

Stap 22

Draai de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.+90°
Stap 23

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 24

Installeer een nieuwe arm.
Stap 25

Plaats de bevestigingsstukken van de wieldraagarm. Gebruik een platte schroevendraaier. Gebruik een rubberen hamer.
Stap 26

Verbind het kogelgewricht met de fusee.

Stap 27

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.+90°
Stap 28

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 29

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°
Stap 30

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°
Stap 31

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Skoda Octavia 1U. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 32

Installer de bevestiging van de stang aan de stabilisator en span deze aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 15 Nm.+90°
Stap 33

Behandel alle verbindingen van de draagarmen. Behandel alle gewrichten van de koppelstang. Gebruik een kopersmeermiddel.
Stap 34

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet voor hoge temperaturen.
Stap 35

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Skoda Octavia 1U. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 36

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Skoda Octavia 1U
Stap 37

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 38

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 39

Verwijder de krik en de wielblokken.
