Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
SEAT Leon Hatchback (1P1) 1.6 TDI, SEAT Leon Hatchback (1P1) 1.6 TDI, SEAT Leon Hatchback (1P1) 1.6, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 1.9 TDI, SEAT Leon Hatchback (1P1) 2.0 TDI 16V, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 1.6 MultiFuel, SEAT Leon Hatchback (1P1) 1.4 16V, SEAT Leon Hatchback (1P1) 1.9 TDI, SEAT Leon Hatchback (1P1) 1.4 TSI, SEAT Leon Hatchback (1P1) 1.8 TSI, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 Cupra R, SEAT Leon Hatchback (1P1) 1.6 LPG, SEAT Leon Hatchback (1P1) 1.2 TSI, SEAT Leon Hatchback (1P1) 2.0 FSI … Meer bekijken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

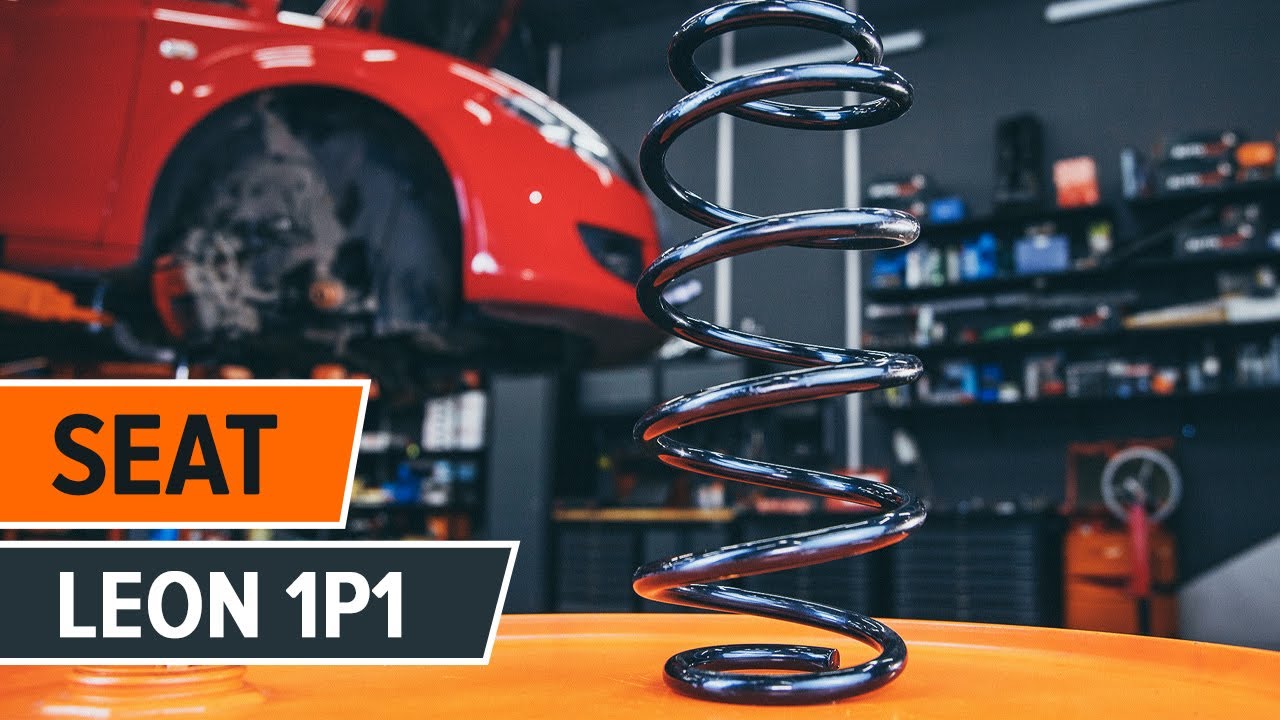

Hoe een spiraalveer vooraan vervangen op een SEAT LEON 1P1 [HANDLEIDING AUTODOC]

Hoe spiraalveer vooraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Alle onderdelen die u moet vervangen – Veren voor de Leon Hatchback (1P1) en andere SEAT-modellen

Chassisveer

        Chassisveer voor Leon II Hatchback (1P1) Diesel (90 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Diesel (105 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Benzine (102 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Benzine (150 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Benzine (185 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Diesel (105 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Diesel (140 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Diesel (170 Pk)

        Chassisveer voor Leon II Hatchback (1P1) Diesel (140 Pk)

Vervanging: spiraalveer – Seat Leon 1P1. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Keramisch vet

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.10

                        Combinatiesleutel Nr.18

                        Dopsleutel nr.10

                        Dopsleutel nr.13

                        Dopsleutel nr.16

                        Dopsleutel nr.18

                        12-punts stekker nr. 24

                        21mm-veerpootmoerdop

                        XZN opzetstuk Nr.6

                        XZN opzetstuk Nr.14

                        Schokdempersleutel

                        Torx bit T30

                        Inbus bit nr. H6

                        Inbus bit nr. H7

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Wringijzer

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: spiraalveer – Seat Leon 1P1. Tip van AUTODOC:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
NB: alle werkzaamheden aan de auto Seat Leon 1P1 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in deze volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Reinig de bevestigingen van het kunststof paneel. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 4

Schroef de bevestigingen van het kunststof paneel los. Gebruik Torx T30. Gebruik een ratelsleutel.
Stap 5

Verwijder de rubberen afdichting.
Stap 6

Verwijder het kunststof paneel.
Stap 7

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 8

Maak de bovenste bevestiging van de veerpoot los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 9

Zet de wielen vast met behulp van wielblokken.

Stap 10

Draai het bevestigingsstuk van de aandrijfas los. Gebruik de 12-kantige dop nr. 24. Gebruik een wringijzer.
Stap 11

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 12

Hef de auto op.

Vervanging: spiraalveer – Seat Leon 1P1. Deskundigen bevelen aan:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 13

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Seat Leon 1P1
Stap 14

Neem het wiel eraf.
Stap 15

Reinig de bevestiging, die de stabilisatorstangverbinding met de veerpoot verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.18 Gebruik XZN #6. Gebruik een ratelsleutel.
Stap 17

Verwijder de stabilisatorstang.
Stap 18

Ontkoppel de kabels van de ABS-sensor.
Stap 19

Reinig de bevestiging, die de remslanghouder met de veerpoot verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 20

Schroef de bevestiging, die de remslanghouder met de veerpoot verbindt, los. Gebruik een combinatie steeksleutel Nr.10
Stap 21

Verwijder de remslanghouder.
Stap 22

Reinig de onderste bevestiging, die de veerpoot met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 23

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.18. Gebruik XZN #14. Gebruik een ratelsleutel.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten. Seat Leon 1P1
Stap 24

Verwijder de bevestigingsbout.
Stap 25

Reinig de bevestigingen die het kogelgewricht met de draagarm verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 26

Schroef de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 27

Ontkoppel de fuseekogel van de draagarm.
Stap 28

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt.

Stap 29

Verwijder de bevestigingsbout.
Stap 30

Koppel de aandrijfas los van de fusee.

Vervanging: spiraalveer – Seat Leon 1P1. Tip:
Zorg ervoor dat de aandrijfas niet onbelast is (wanneer de wagen opgekrikt is).
Stap 31

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 32

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen.
Stap 33

Ontkoppel de fusee van de veerpoot.
Stap 34

Schroef de bovenste bevestigingen van de veerpoot los.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten. Seat Leon 1P1
Stap 35

Verwijder de veerpoot.
Stap 36

Plaats de veerpoot op de veerspanner.

Vervanging: spiraalveer – Seat Leon 1P1. Tip van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 37

Duw de veer samen.
Stap 38

Reinig de zuigerstang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 39

Verwijder de moer op de zuigerstang van de veerpoot. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een ratelsleutel.
Stap 40

Verwijder de bovenste veerpootsteun samen met het aanslagrubber.
Stap 41

Maak de schroefveer los.
Stap 42

Verwijder de veer.
Stap 43

Verwijder de stofhoes.

AUTODOC raadt aan:
Vervanging: spiraalveer – Seat Leon 1P1. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 44

Installeer de veer op de schokdemper.
Stap 45

Duw de veer samen.
Stap 46

Installeer de stofhoes.
Stap 47

Installeer de bovenste veerpootsteun samen met het aanslagrubber.
Stap 48

Span de moer van de zuigerstang van de veerpoot aan. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

AUTODOC raadt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 49

Ontspan de veer.
Stap 50

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 51

Verwijder de gemonteerde veerpoot.
Stap 52

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 53

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 54

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 55

Reinig de montagelocatie van het kogelgewricht. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 56

Reinig de bevestigingsplek van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 57

Reinig de bevestigingsplek van de homokineetas. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 58

Installeer de veerpoot in de wielkast.
Stap 59

Maak de bovenste bevestigingen van de veerpoot vast. Draai ze niet vast.

AUTODOC raadt aan:
Seat Leon 1P1 – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 60

Zet de veerpoot vast op de fusee.
Stap 61

Breng de bevestigingsbouten aan.
Stap 62

Schroef het bevestigingsstuk dat de veerpoot en de fusee met elkaar verbindt in.

Gebruik een dopsleutel Nr.18.
Gebruik XZN #14.Gebruik een ratelsleutel.
Stap 63

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – Seat Leon 1P1. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 64

Installeer de aandrijfas.
Stap 65

Installeer de bout van de aandrijfas en span deze aan.

Gebruik de 12-kantige dop nr. 24.
Gebruik een ratelsleutel.
Stap 66

Verbind het kogelgewricht met de draagarm.
Stap 67

Haal de bevestigingen, die de fuseekogel met de draagarm verbinden, aan. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 68

Installeer de dwarse koppelstang.
Stap 69

Span de bevestiging van de koppelstang aan. Gebruik een dopsleutel Nr.18. Gebruik XZN #6. Gebruik een ratelsleutel.
Stap 70

Draai het onderste bevestigingsmiddelen van de veerpoot aan. Gebruik een dopsleutel Nr.18. Gebruik XZN #14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°
Stap 71

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik XZN #6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.
Stap 72

Draai de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 73

Maak de klembevestigingen van de remslang schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 74

Installeer de remslanghouder.
Stap 75

Schroef de bevestiging, die de remslanghouder met de veerpoot verbindt, los. Gebruik een combinatie steeksleutel Nr.10
Stap 76

Span de bevestigingsbeugel aan van de remslang aan de veerpoot. Gebruik een dopsleutel Nr.10. Gebruik een momentsleutel. Draai deze vast tot een koppel van 12 Nm.
Stap 77

Verbind de kabels van de ABS-sensor.
Stap 78

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 79

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 80

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – Seat Leon 1P1. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 81

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Seat Leon 1P1
Stap 82

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 83

Laat de wagen zaken.
Stap 84

Schroef de bevestiging vast die de aandrijfas aan de wielnaaf bevestigt. Gebruik de 12-kantige dop nr. 24. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°
Stap 85

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 86

Verwijder de krik en de wielblokken.
Stap 87

Schroef de bovenste bevestigingen van de veerpoot vast. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 15 Nm.+90°
Stap 88

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 89

Installeer het kunststof paneel.
Stap 90

Schroef de bevestigingen van het kunststof paneel vast. Gebruik Torx T30. Gebruik een ratelsleutel.
Stap 91

Haal de bevestigingen van het kunststof paneel aan. Gebruik Torx T30. Gebruik een momentsleutel. Draai deze vast tot een koppel van 8 Nm.
Stap 92

Breng de rubberen afdichting aan.
Stap 93

Verwijder de beschermhoes van het spatbord.
Stap 94

Sluit de motorkap.

Was deze handleiding nuttig?

Gelieve deze handleiding een cijfer van 1 t/m 5 te geven. Mocht u nog verdere vragen hebben, staan we altijd klaar om die te beantwoorden.

Op zoek naar de juiste banden?

Ontdek welke banden- en wielmaten compatibel zijn met het model SEAT Leon II Hatchback (1P1)

Bladeren door banden

Hoe schokdempers achteraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Gratis downloaden
1.97 MB
Hoe veerpoot vooraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Gratis downloaden
4.15 MB
Hoe remblokken vooraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Gratis downloaden
1.76 MB
Hoe remblokken achteraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Gratis downloaden
1.51 MB
Hoe remschijven achteraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Gratis downloaden
2.13 MB
Hoe remschijven vooraan vervangen bij een Seat Leon 1P1 – vervangingshandleiding

Gratis downloaden
2.23 MB

Hoe spiraalveer vooraan vervangen bij een SEAT Leon Hatchback (5F1) – vervangingshandleiding

Gratis downloaden
3.9 MB
Hoe spiraalveer achteraan vervangen bij een SEAT Leon Hatchback (1M1) – vervangingshandleiding

Gratis downloaden
2.07 MB
Hoe spiraalveer vooraan vervangen bij een SEAT Leon Hatchback (1M1) – vervangingshandleiding

Gratis downloaden
2.23 MB
Hoe spiraalveer vooraan vervangen bij een SEAT Leon ST (5F8) – vervangingshandleiding

Gratis downloaden
3.89 MB
Hoe spiraalveer vooraan vervangen bij een SEAT Leon SC (5F5) – vervangingshandleiding

Gratis downloaden
3.89 MB
Hoe spiraalveer vooraan vervangen bij een SEAT LEON ST Bestelwagen/Bus (5F8) – vervangingshandleiding

Gratis downloaden
3.89 MB

Uw account is uw persoonlijke assistent

Het houdt uw auto-uitgaven bij, voert een autologboek en vervangingsschema en slaat uw aantekeningen en documenten op

Installeer de AUTODOC CLUB-app!

Uw persoonlijke uitgavenboekhouder, onderhoudstips, reminders over aanstaande afspraken en service-intervallen, instructies voor eigenhandige reparaties – allemaal op uw telefoon.

Scannen

Om de app te downloaden:

- scan de QR-code
- via de App Store downloaden
- bij Google Play downloaden

Waarom uw remmen piepen | AUTODOC tips

24K weergaven

Gepubliceerd op: 19/01/2021
Wat te doen als het airbaglampje brandt | AUTODOC tips

3K weergaven

Gepubliceerd op: 06/04/2023
Hoe je een beschadigde schroefdraad herstelt | AUTODOC tips

2K weergaven

Gepubliceerd op: 04/05/2023
Koelvloeistof-vergelijkingstest | AUTODOC

886 weergaven

Gepubliceerd op: 18/02/2021
